Gruppo di Riduzione per Gas Metano

Versione in linea semplice completo

PER PORTATE SUPERIORI O MODELLI DIFFERENTI, CHIEDERE INFORMAZIONI AL NOSTRO UFFICIO COMMERCIALE

RISPONDENTE A NORMATIVA ATEX e CERTIFICATO INAIL 0100, MODULO H - H 1

sku modello prezzo info add to cart

00000013110

GRUPPO DI RIDUZIONE PER GAS METANO IN LINEA SEMPLICE - Q 75 ÷ 170 m3/h

2.489,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
0,00 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84818099

Richiedi Informazioni

00000013111

GRUPPO DI RIDUZIONE PER GAS METANO IN LINEA SEMPLICE - Q 180 ÷ 450 m3/h

4.579,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
0,00 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84818099

Richiedi Informazioni

00000013112

GRUPPO DI RIDUZIONE PER GAS METANO IN LINEA SEMPLICE - Q 300 ÷ 700 m3/h

4.921,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
85,00 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84818099

Richiedi Informazioni

Informazioni sul prodotto

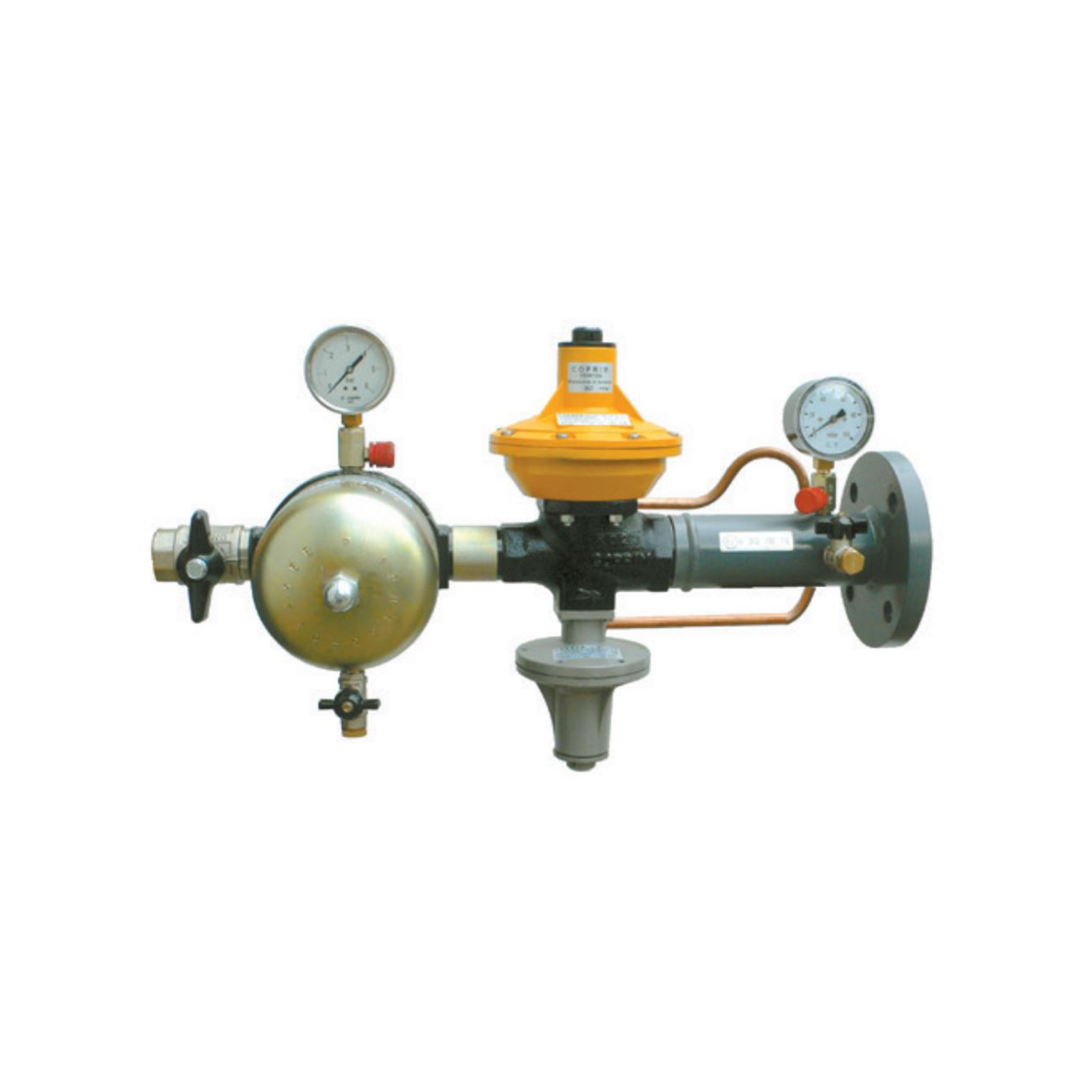

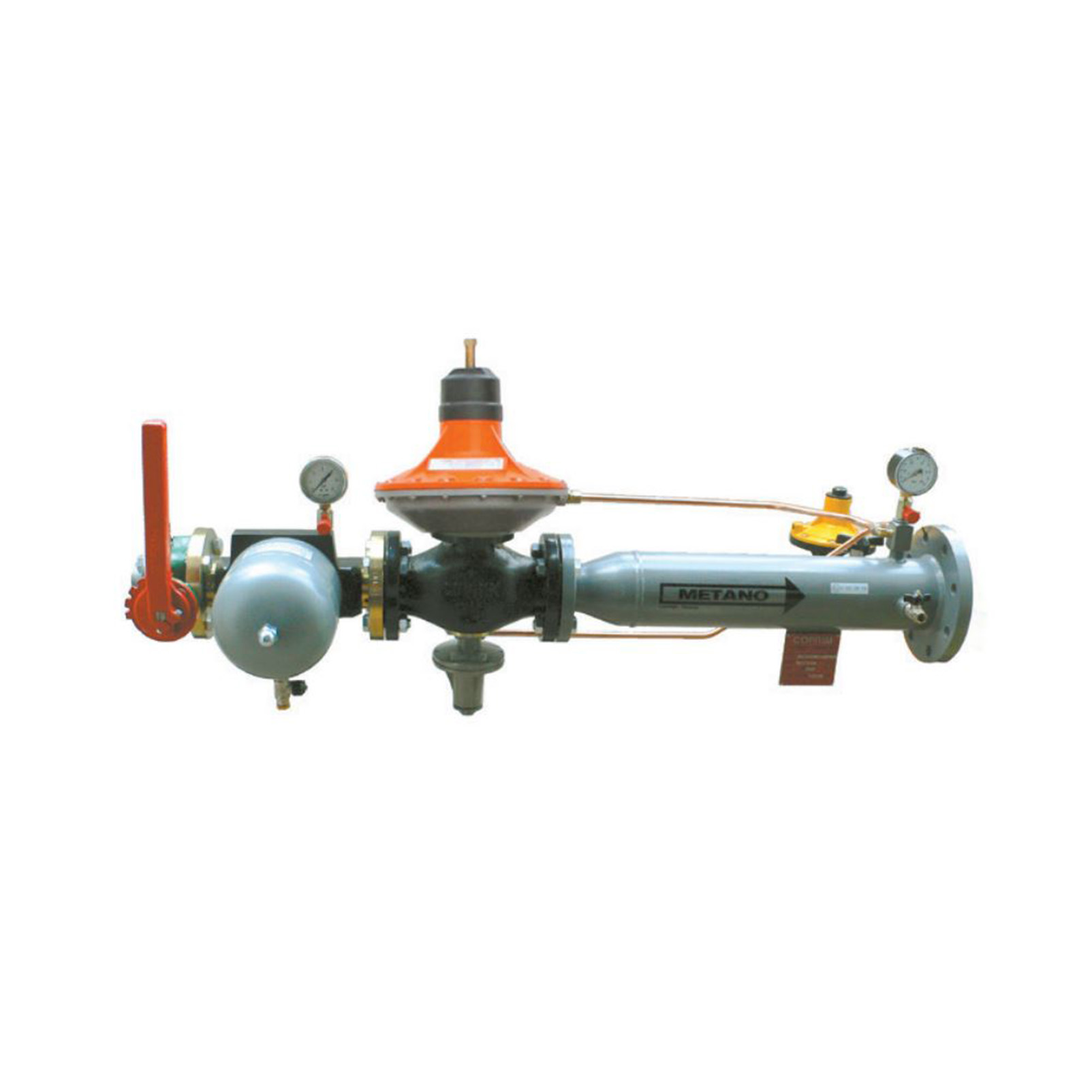

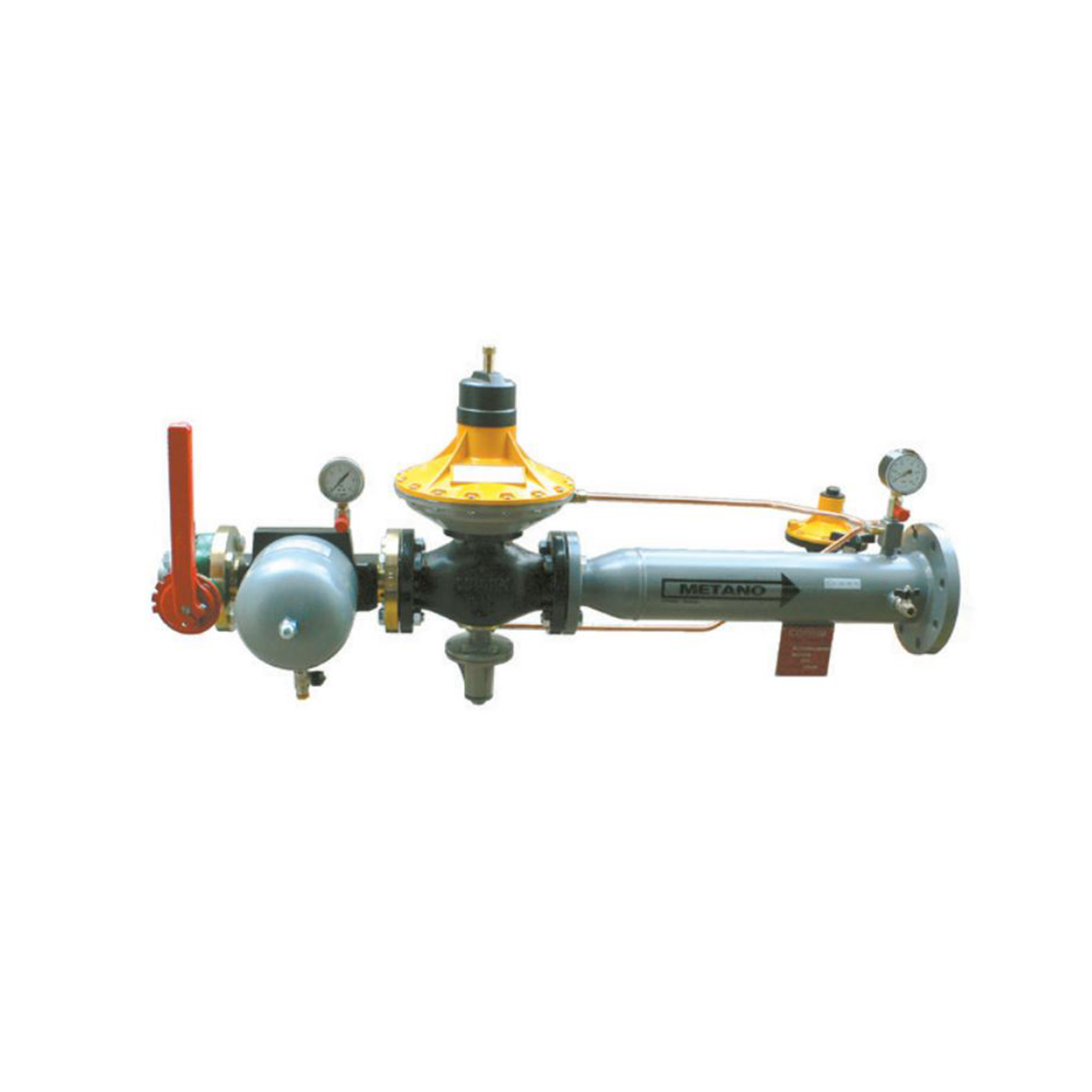

Gruppo di riduzione per gas metano in linea semplice completo.

Dimensionare la tubazione di valle per velocità max 10 m/s.

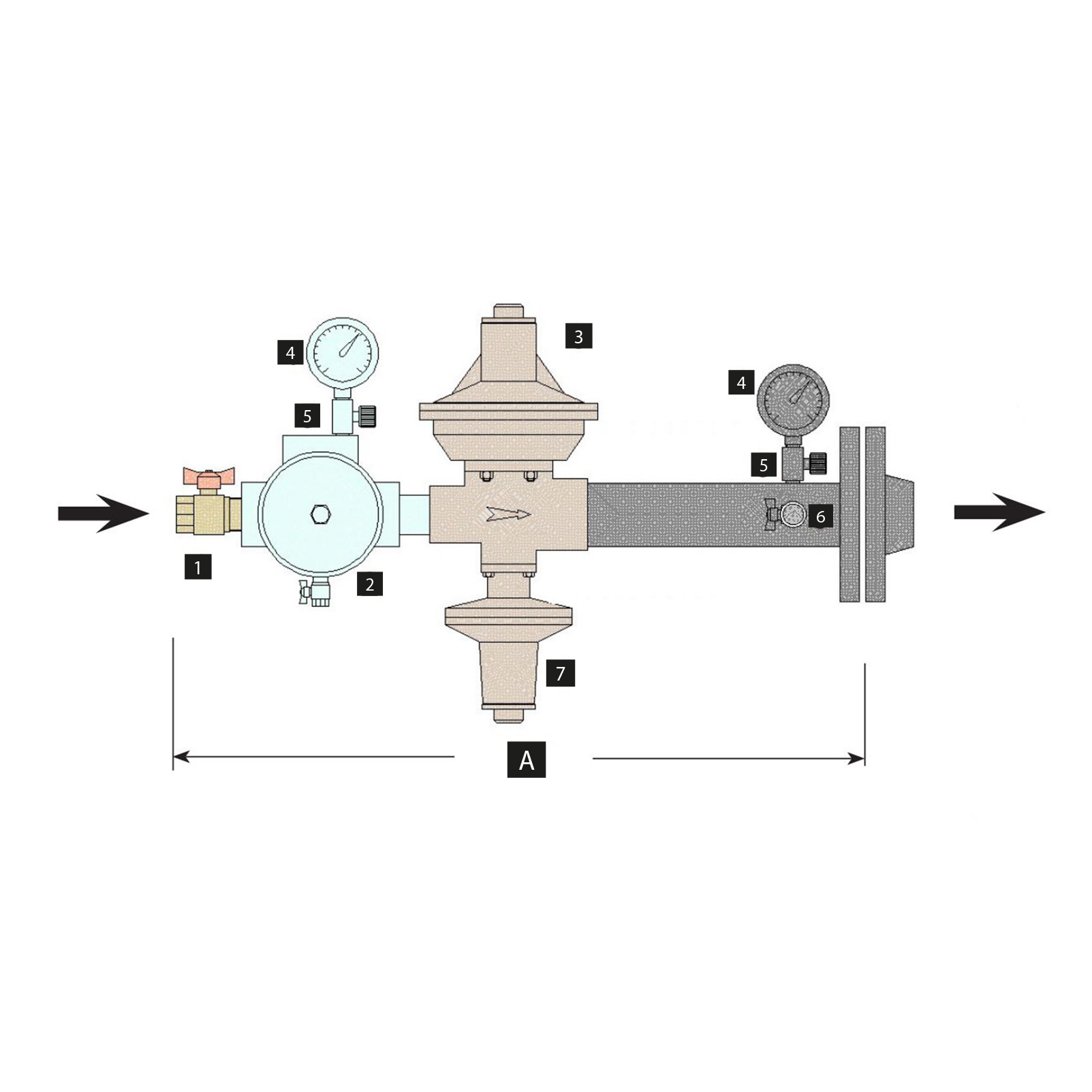

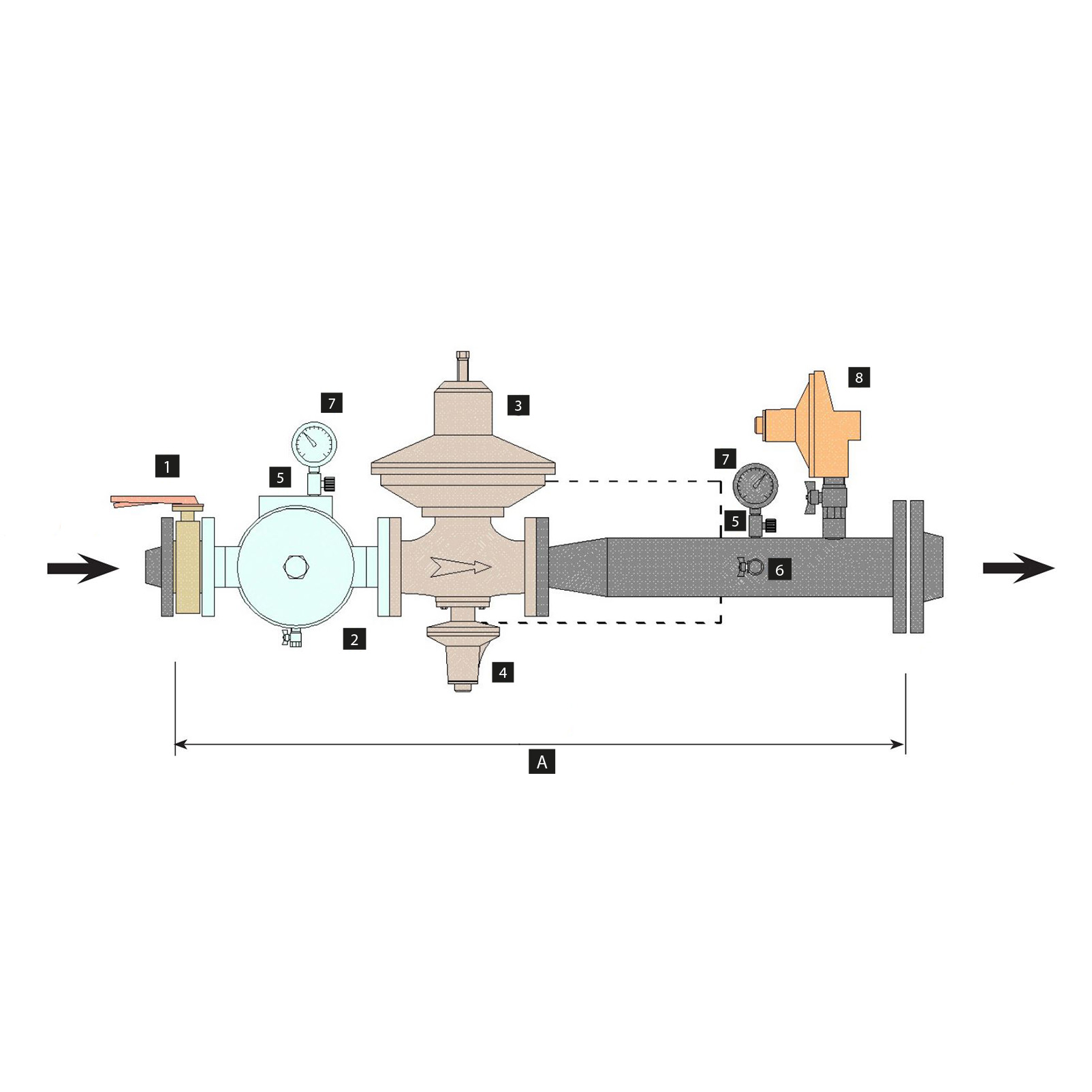

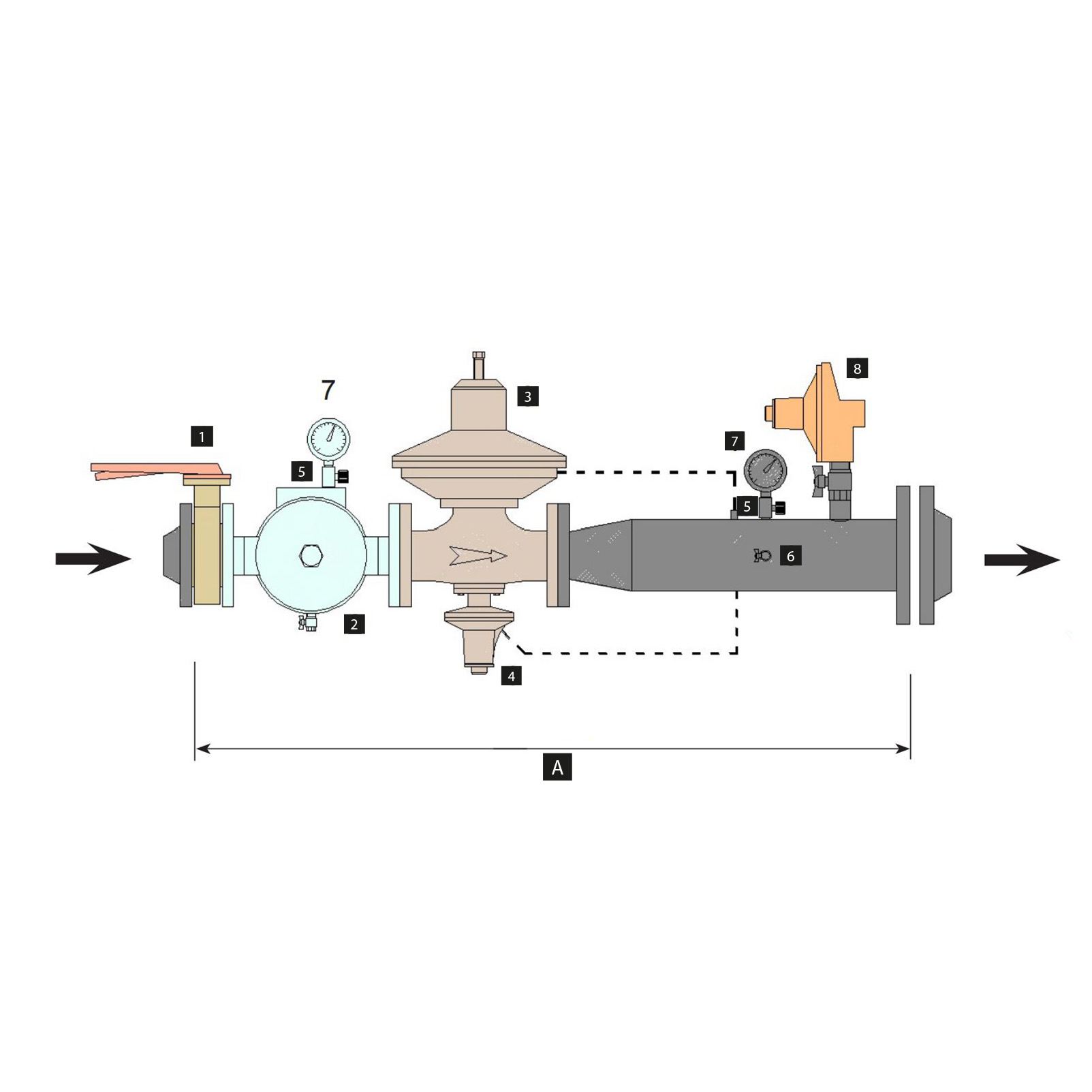

STRUTTURA DEL GRUPPO DI RIDUZIONE
1 valvola a sfera
2
  • filtro a cartuccia G 0,5 - sku 13110
  • filtro a cartuccia G 1 - sku 13111 / 13112
3
  • regolatore di pressione Mod. ALFA 20 - sku 13110
  • regolatore di pressione Mod. ALFA 40 - sku 13111
  • regolatore di pressione Mod. ALFA 50 - sku 13112
4
  • manometro - sku 13110
  • valvola di blocco max pressione - sku 13111 / 13112
5 rubinetto a spillo in acciaio
6 valvola a sfera di spurgo
7
  • valvola di blocco max pressione - sku 13110
  • manometro - sku 13111 / 13112
8
  • valvola di sfioro incorporata nel riduttore - sku 13110
  • valvola di sfioro con intercettazione - sku 13111 / 13112

Caratteristiche Tecniche

SKU 13110
Q 75 ÷ 170 m3/h
ATTACCO ENTRATA DN 1"
ATTACCO USCITA DN 50
PRESSIONE IN ENTRATA 0,5 ÷ 8 bar
PRESSIONE IN USCITA a richiesta
TIPOLOGIA DI REGOLATORE Mod. ALFA 20 - attacchi 1" / 1" 1/2
TIPO DI MANOMETRO Ø 60 - attacco radiale 1/4"
VALVOLA A SFERA 1" - PN 40
FILTRO A CARTUCCIA G 0,5 - attacchi 1" / 1" - PN 16
RUBINETTO A SPILLO IN ACCIAIO 1/4" - PN 40
VALVOLA A SFERA DI SPURGO 1/4" - PN 40
VALVOLA DI BLOCCO MAX PRESSIONE OPSO
LUNGHEZZA 595 mm (A)





SKU 13111
Q 180 ÷ 450 m3/h
ATTACCO ENTRATA DN 40
ATTACCO USCITA DN 80
PRESSIONE IN ENTRATA 0,5 ÷ 8 bar
PRESSIONE IN USCITA a richiesta
TIPOLOGIA DI RIDUTTORE Mod. ALFA 40 - attacchi DN 40
TIPO DI MANOMETRO Ø 60 - attacco radiale 1/4"
VALVOLA A FARFALLA DN 40 - PN 16
FILTRO A CARTUCCIA G 1 - attacchi DN 40 - PN 16
RUBINETTO A SPILLO IN ACCIAIO 1/4" - PN 40
VALVOLA A SFERA DI SPURGO 1/4" - PN 40
VALVOLA DI BLOCCO MAX PRESSIONE OPSO
VALVOLA DI SFIORO CON INTERCETTAZIONE 1"
LUNGHEZZA 1100 mm (A)





SKU 13112
Q 300 ÷ 700 m3/h
ATTACCO ENTRATA DN 50
ATTACCO USCITA DN 100
PRESSIONE IN ENTRATA 0,5 ÷ 8 bar
PRESSIONE IN USCITA a richiesta
TIPOLOGIA DI REGOLATORE Mod. ALFA 50 - attacchi DN 50
TIPO DI MANOMETRO Ø 60 - attacco radiale 1/4"
VALVOLA A SFERA DI SPURGO 1/4" - PN 40
VALVOLA A FARFALLA DN 50 - PN 16
FILTRO A CARTUCCIA G 1 - attacchi DN 50 - PN 16
RUBINETTO A SPILLO IN ACCIAIO 1/4" - PN 40
VALVOLA DI BLOCCO MAX PRESSIONE OPSO
VALVOLA DI SFIORO CON INTERCETTAZIONE 1"
LUNGHEZZA 1200 mm (A)
