Gruppo di Riduzione per Gas Metano

Versione in doppia linea completo di valvola di blocco

PER PORTATE SUPERIORI O MODELLI DIFFERENTI, CHIEDERE INFORMAZIONI AL NOSTRO UFFICIO COMMERCIALE

RISPONDENTE A NORMATIVA ATEX e CERTIFICATO INAIL 0100, MODULO H - H 1

sku modello prezzo info add to cart

00000013119

GRUPPO DI RIDUZIONE PER GAS METANO IN DOPPIA LINEA - Q 280 ÷ 700 m3/h

12.768,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
0,00 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84818099

Richiedi Informazioni

00000013120

GRUPPO DI RIDUZIONE PER GAS METANO IN DOPPIA LINEA - Q 900 ÷ 1.500 m3/h

22.857,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
0,00 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84818099

Richiedi Informazioni

Informazioni sul prodotto

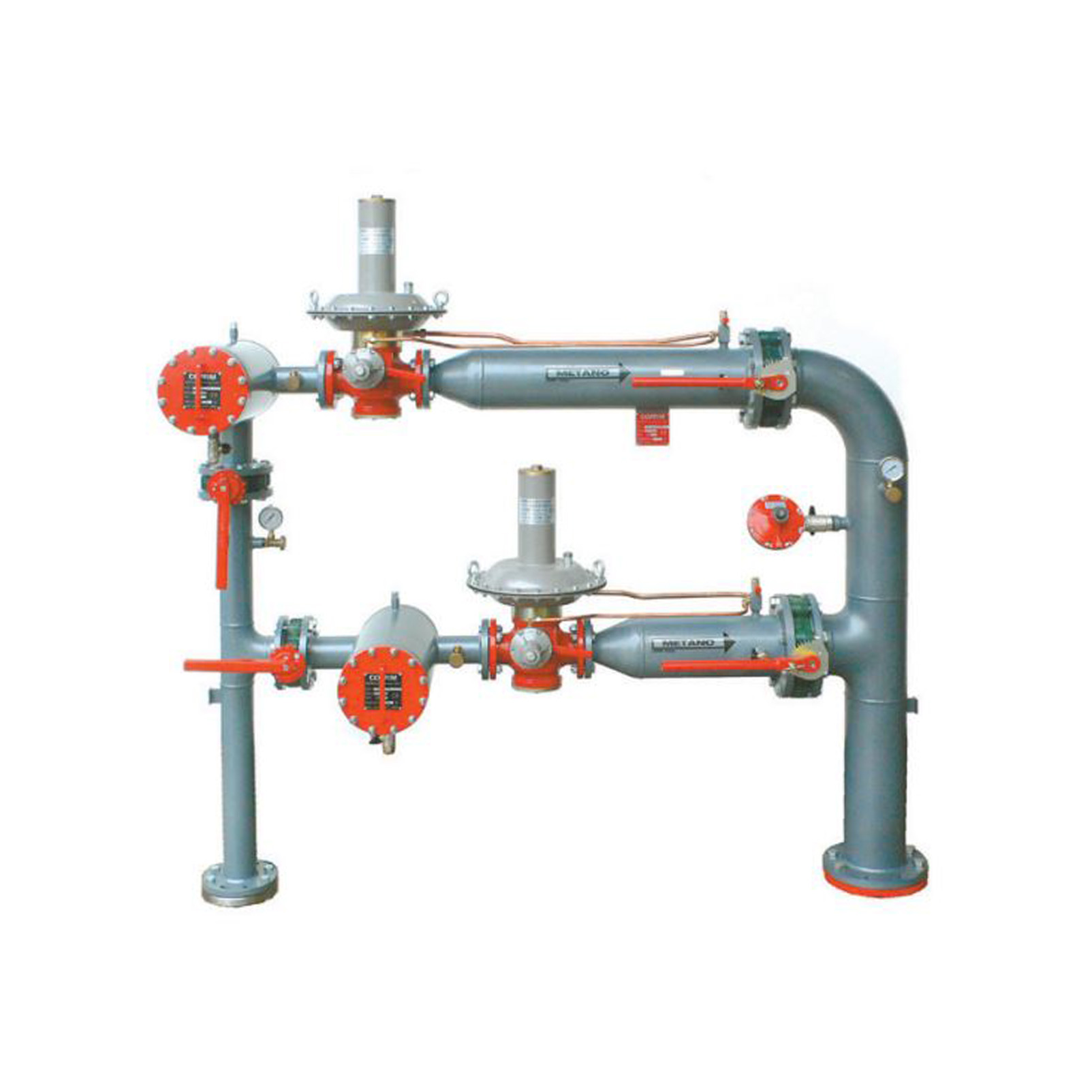

Gruppo di riduzione per gas metano in doppia linea, completo di valvola di blocco.

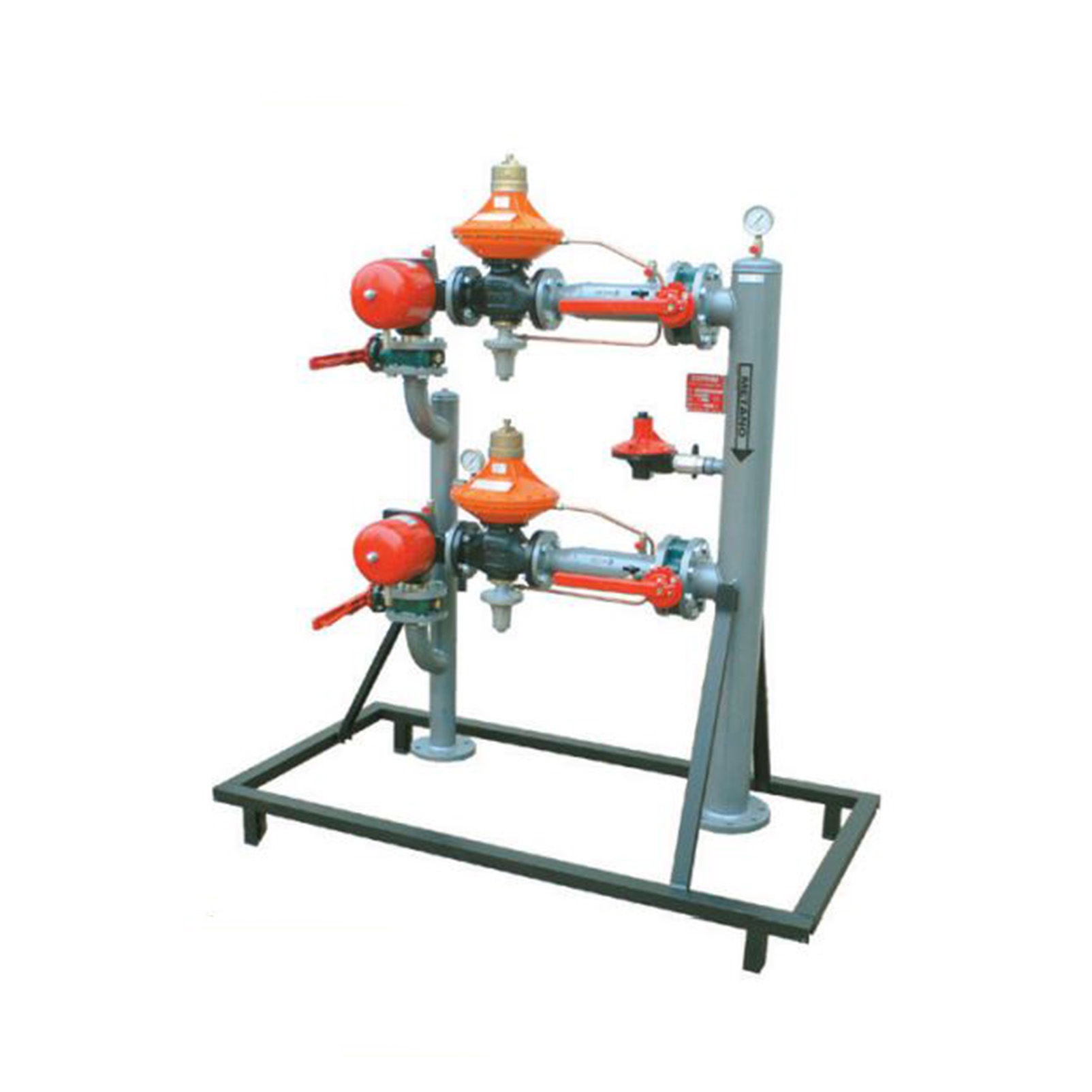

Possibilità di fornitura del gruppo montato su skid (costo skid da sommare).

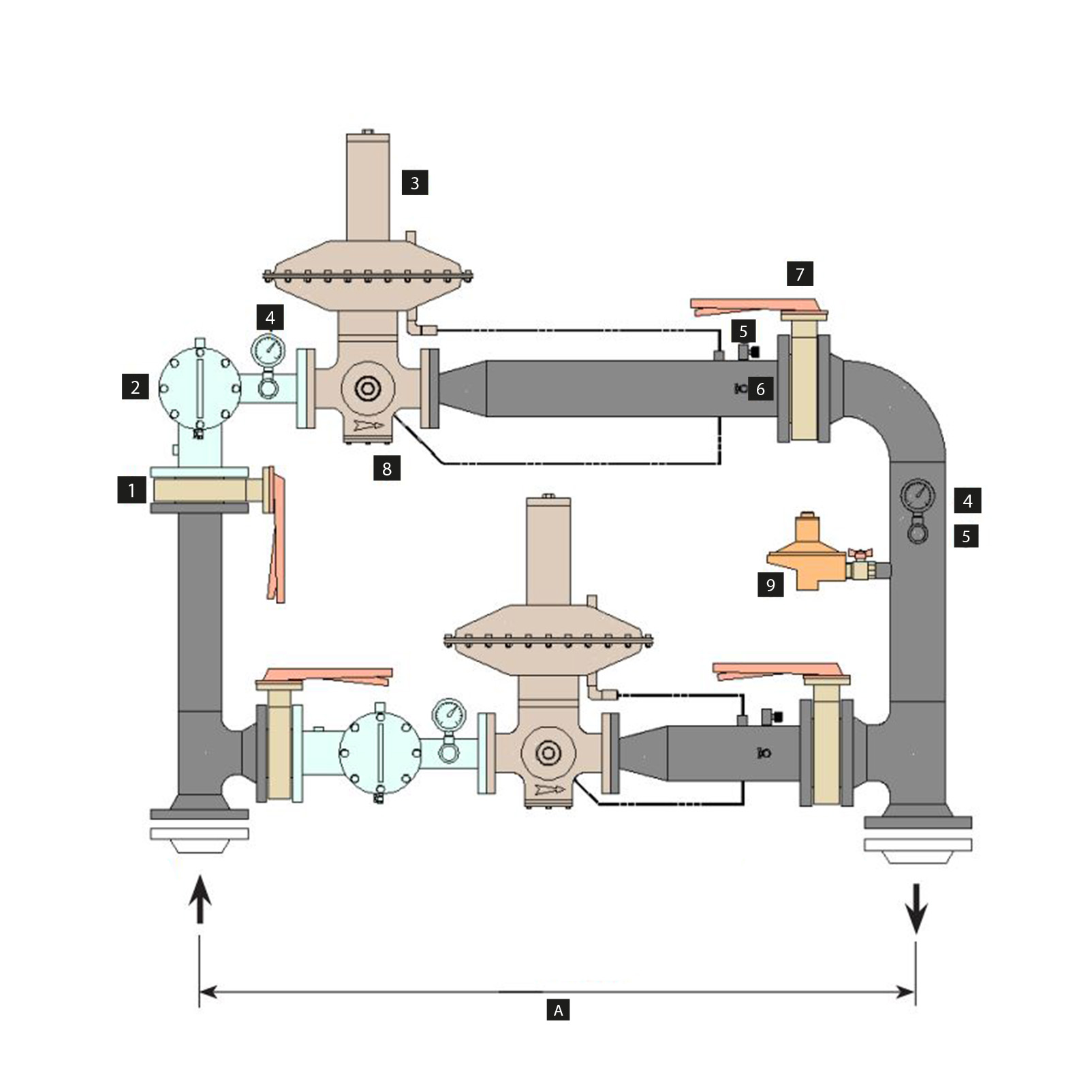

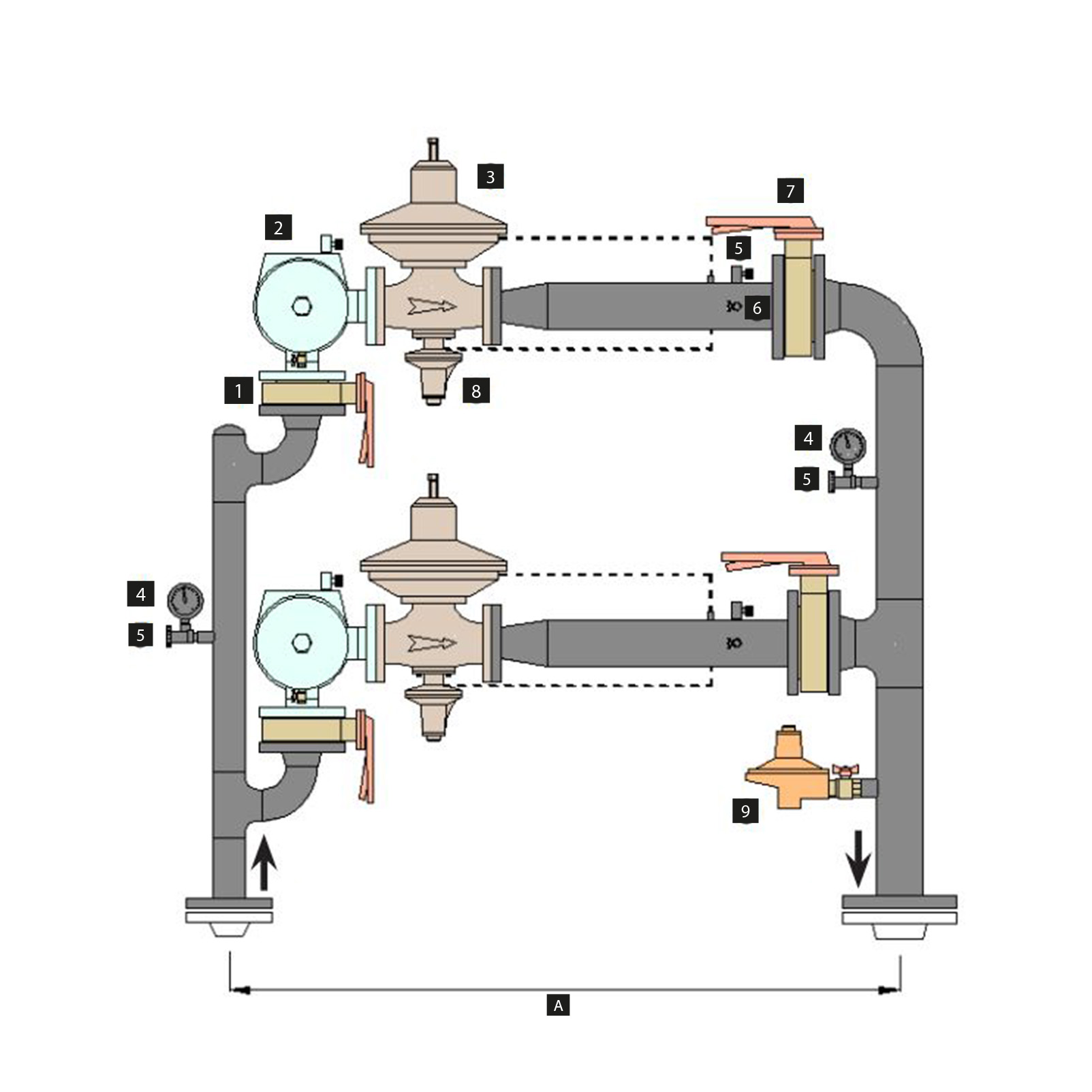

STRUTTURA DEL GRUPPO DI RIDUZIONE
1 valvola a farfalla
2
  • filtro a cartuccia G 1 - sku 13119
  • filtro a cartuccia G2 - sku 13120
3
  • regolatore di pressione Mod. ALFA 50 - sku 13119
  • regolatore di pressione Mod. ALFA 60 - sku 13120
4 manometro
5 rubinetto a spillo in acciaio
6 valvola a sfera di spurgo
7 valvola a farfalla coprim
8 valvola di blocco max pressione
9 valvola di sfioro con intercettazione

Caratteristiche Tecniche

SKU 13119
Q 280 ÷ 700 m3/h
ATTACCO ENTRATA DN 50
ATTACCO USCITA DN 100
PRESSIONE IN ENTRATA 0,5 ÷ 5 bar
PRESSIONE IN USCITA a richiesta
TIPOLOGIA DI REGOLATORE Mod. ALFA 50 - attacchi DN 50
TIPO DI MANOMETRO Ø 60 - attacco radiale 1/4"
VALVOLA A SFERA DI SPURGO 1/4" - PN 40
FILTRO A CARTUCCIA G 1 - attacchi DN 50 - PN 16
RUBINETTO A SPILLO IN ACCIAIO 1/4" - PN 40
VALVOLA A FARFALLA DN 50 - PN 16 e DN 100 - PN 16
VALVOLA DI BLOCCO MAX PRESSIONE OPSO
VALVOLA A SFIORO CON INTERCETTAZIONE 1"
LUNGHEZZA 1.100 mm (A)
MODELLO SKID supporto skid Mod. SK 18



SKU 13120
Q 900 ÷ 1.500 m3/h
ATTACCO ENTRATA DN 80
ATTACCO USCITA DN 150
PRESSIONE IN ENTRATA 0,5 ÷ 5 bar
PRESSIONE IN USCITA a richiesta
TIPOLOGIA DI REGOLATORE Mod. ALFA 60 - attacchi DN 50
TIPO DI MANOMETRO Ø 60 - attacco radiale 1/4"
VALVOLA A SFERA DI SPURGO 1/4" - PN 40
FILTRO A CARTUCCIA G 2 - attacchi DN 80 / 50 - PN 16
RUBINETTO A SPILLO IN ACCIAIO 1/2" - PN 40
VALVOLA A FARFALLA DN 80 - PN 16
VALVOLA DI BLOCCO MAX PRESSIONE OPSO
VALVOLA A SFIORO CON INTERCETTAZIONE 1"
LUNGHEZZA 1.700 mm (A)
MODELLO SKID supporto skid Mod. SK 24
