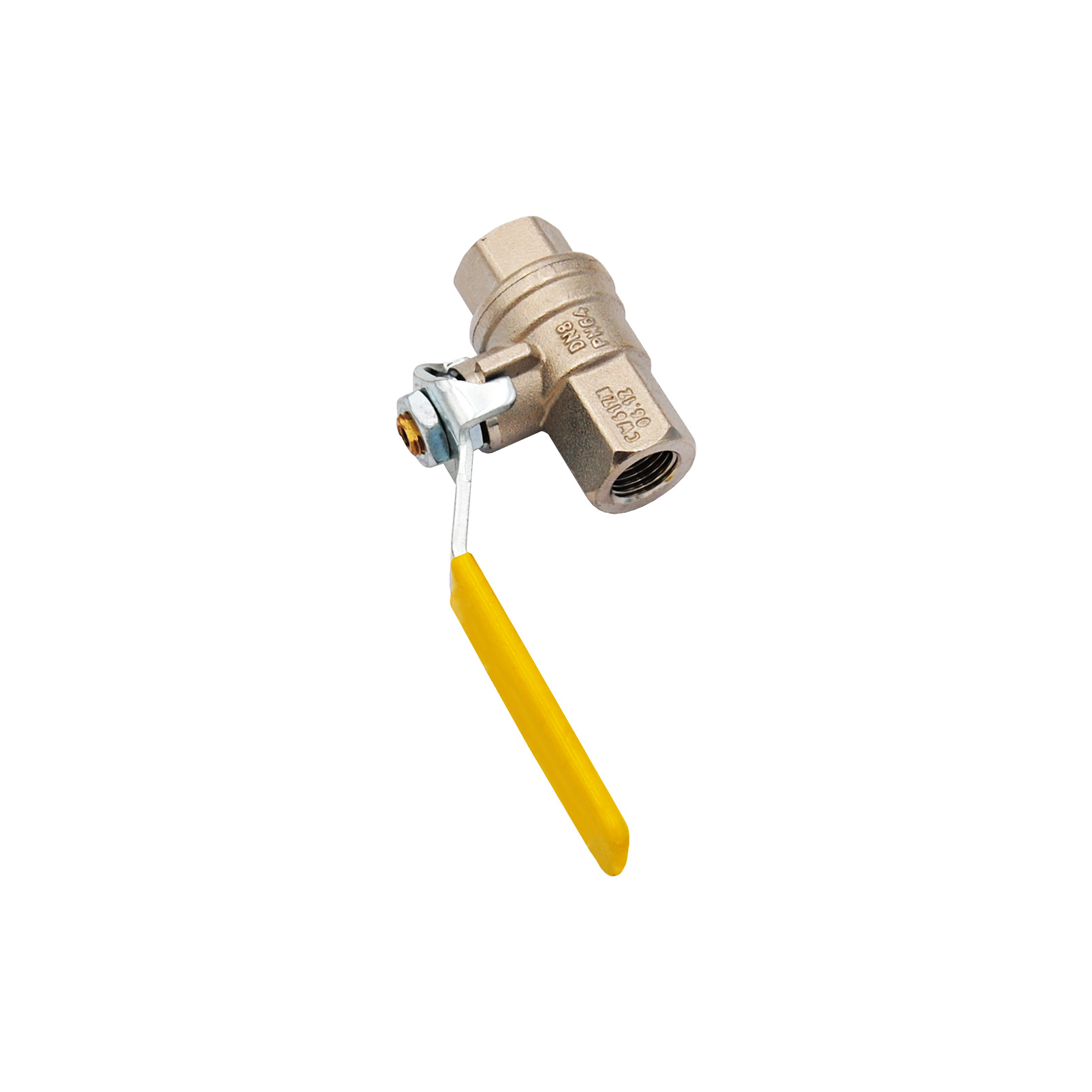

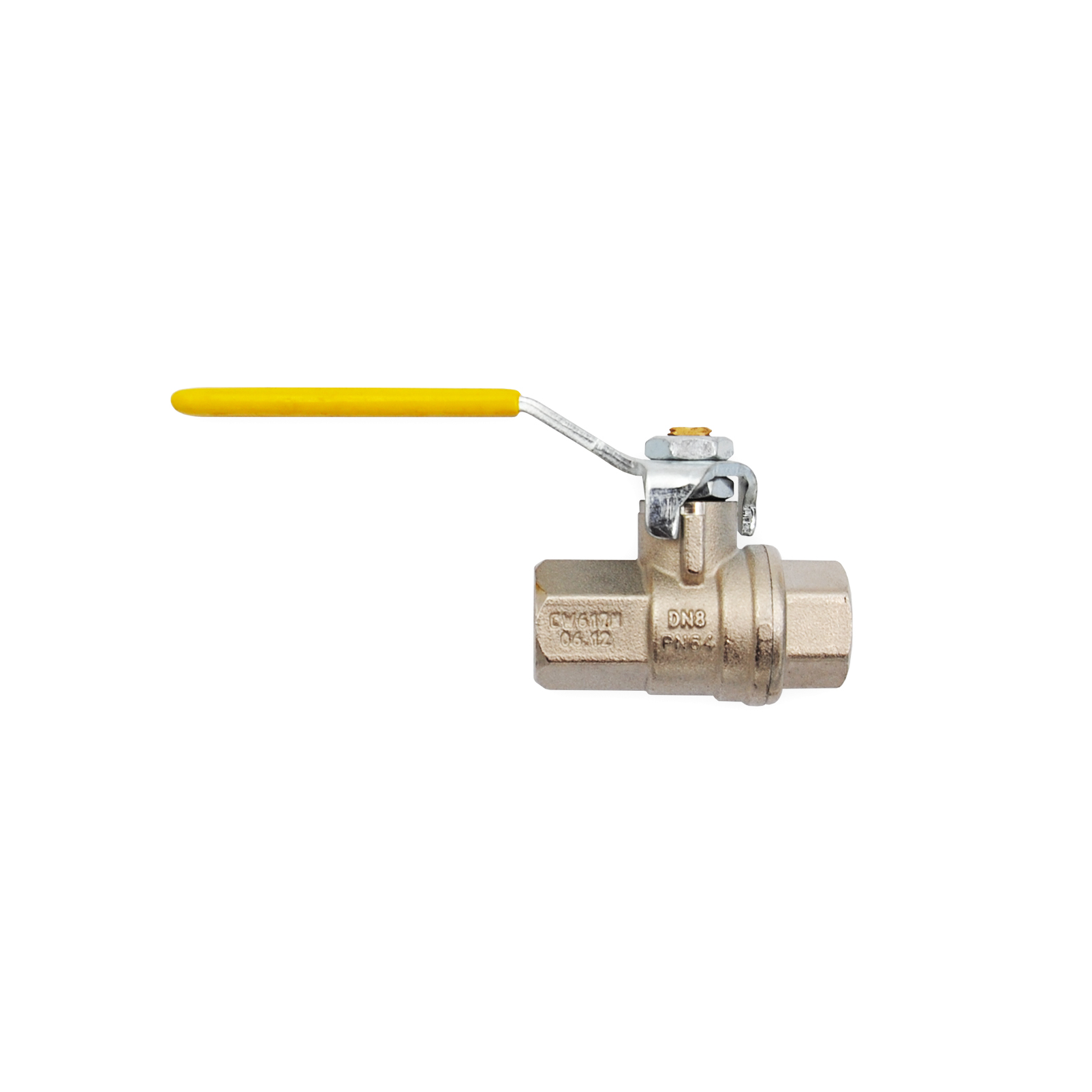

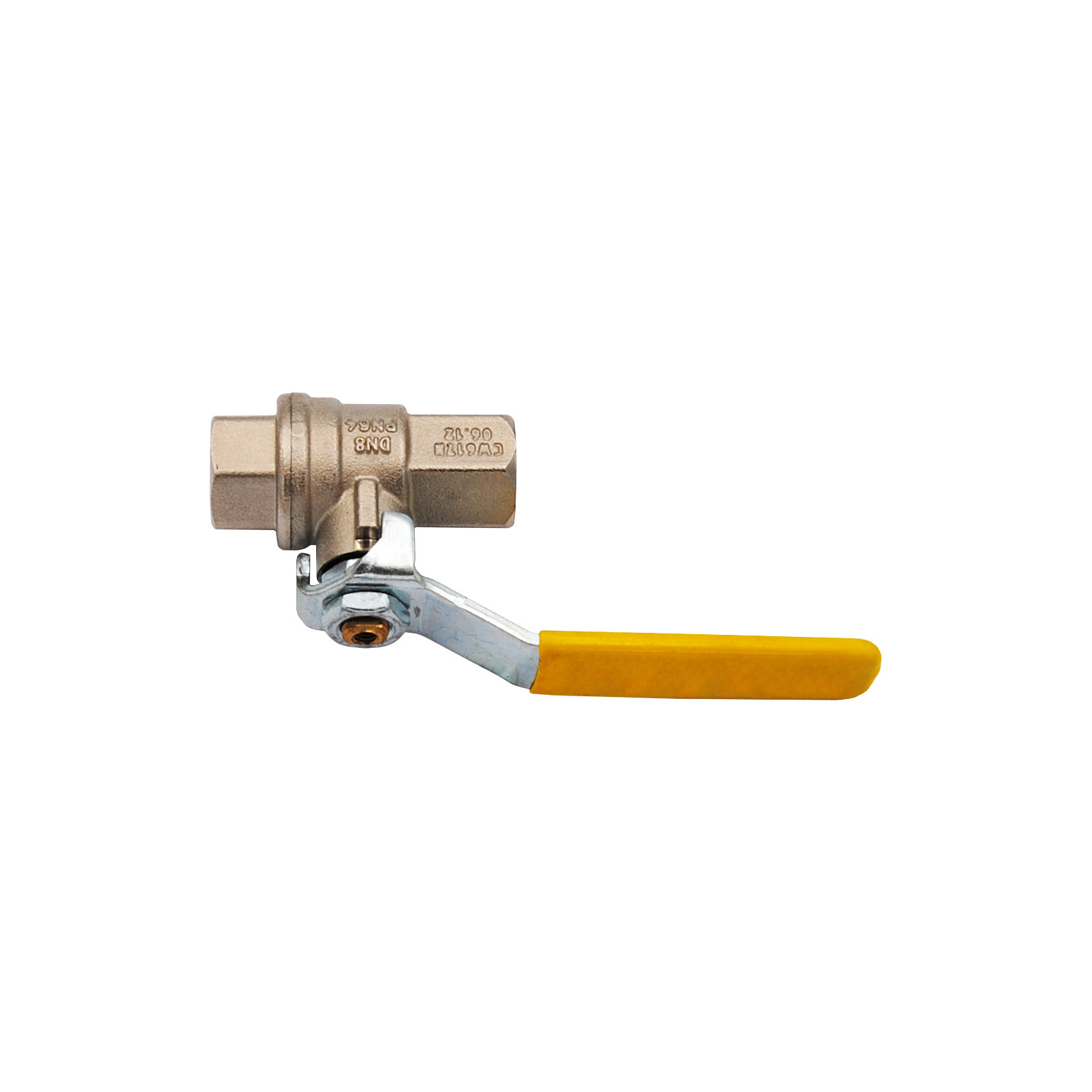

Rubinetto a Sfera per Gas FF
Modello in ottone, con chiusura a leva
CONFORME ALLA NORMA UNI EN 331
| sku | modello | prezzo | info | add to cart | |
|---|---|---|---|---|---|
|
|
00000003100 |
RUBINETTO A SFERA FF - 1/4" |
€11,05 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003101 |
RUBINETTO A SFERA FF - 3/8" |
€12,75 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003102 |
RUBINETTO A SFERA FF - 1/2" |
€12,30 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003103 |
RUBINETTO A SFERA FF - 3/4" |
€14,95 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003104 |
RUBINETTO A SFERA FF - 1" |
€25,15 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003105 |
RUBINETTO A SFERA FF - 1" 1/4 |
€36,55 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003106 |
RUBINETTO A SFERA FF - 1" 1/2 |
€53,50 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003107 |
RUBINETTO A SFERA FF - 2" |
€92,80 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003108 |
RUBINETTO A SFERA FF - 2" 1/2 |
€223,60 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003109 |
RUBINETTO A SFERA FF - 3" |
€346,75 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000003110 |
RUBINETTO A SFERA FF - 4" |
€573,95 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
Informazioni sul prodotto
Rubinetto a sfera in ottone per gas FF con chiusura a leva, progettato per impianti di distribuzione gas con media e bassa pressione.

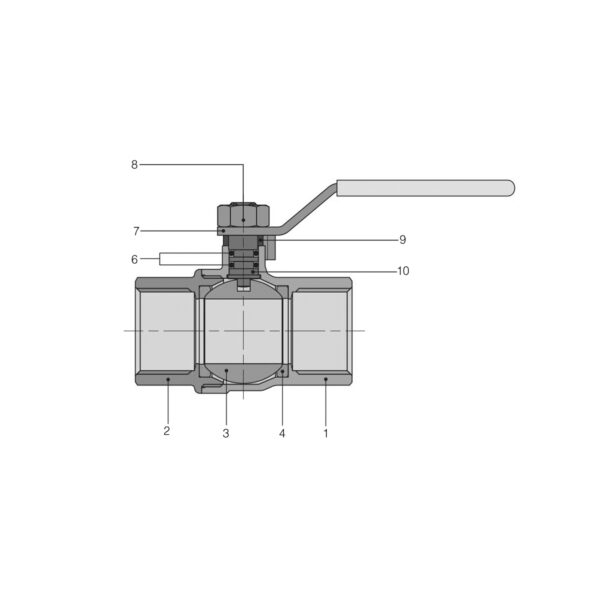

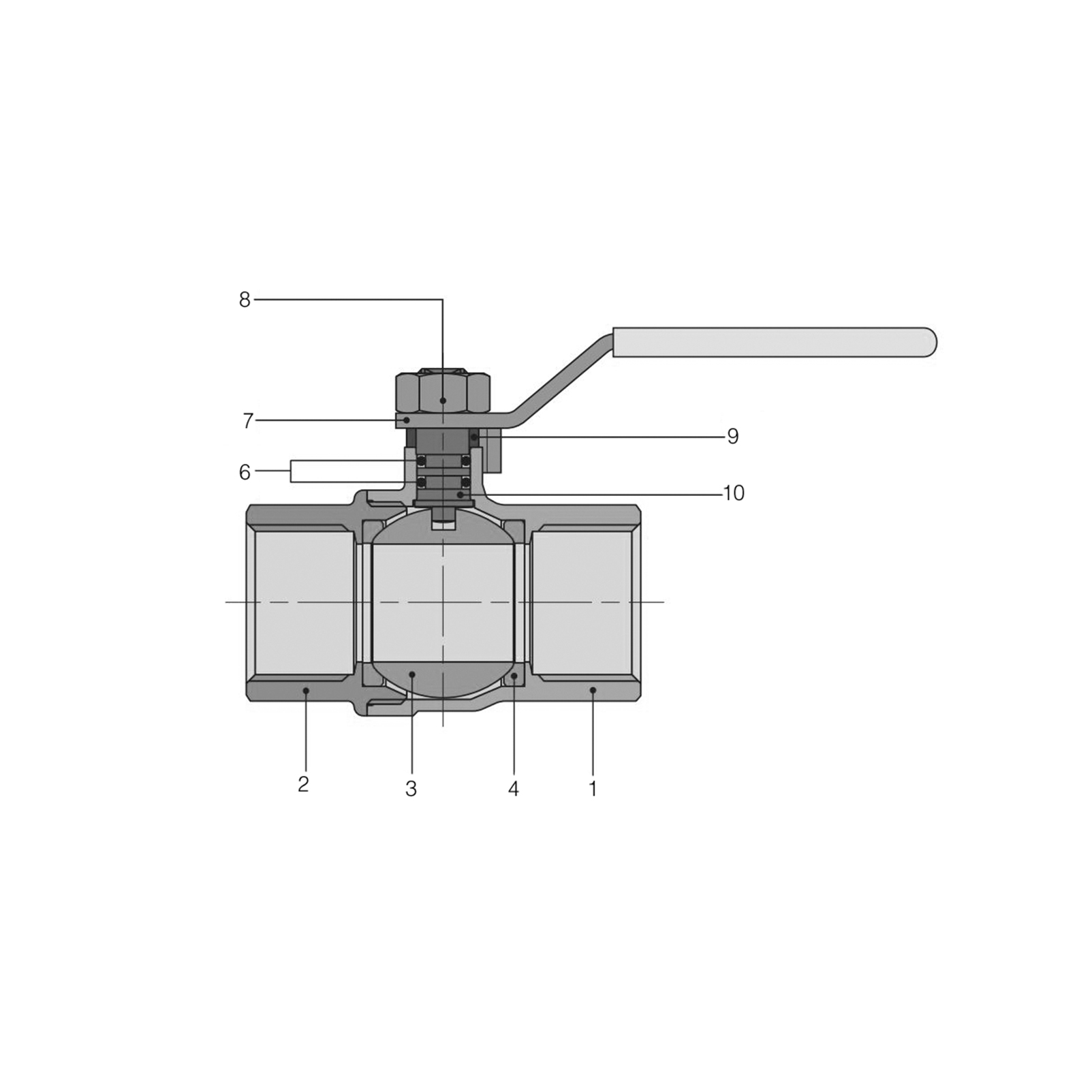

| STRUTTURA RUBINETTO | ||
|---|---|---|
| 1 | CORPO | ottone CW 617N - UNI EN 12165/98 |
| 2 | MANICOTTO | ottone - CW 617N - UNI EN 12165/98 |
| 3 | SFERA | ottone cromato - CW 617N - UNI EN 12165/98 |
| 4 | SEDI TENUTA SFERA | PTFE |
| 5 | ASTA | ottone - CW 614N - UNI EN 12164/98 |
| 6 |
O-RING TENUTA |
|
| 7 | LEVA | acciaio, rivestito PVC |
| 8 |
DADO E VITE |
acciaio zincato |
| 9 | ANELLO ANTIFRIZIONE | PTFE |
Caratteristiche Tecniche
| TEMPERATURA DI ESERCIZIO | - 20°C ÷ + 60°C |
|---|---|
| PRESSIONE DI ESERCIZIO | 4 bar |
| PASSAGGIO | totale (deve essere utilizzato in posizione completamente aperta o chiusa) |
| ATTACCO | FF (filettatura UNI EN ISO 7/1 Rp) |
| OMOLOGAZIONE | DVGW |

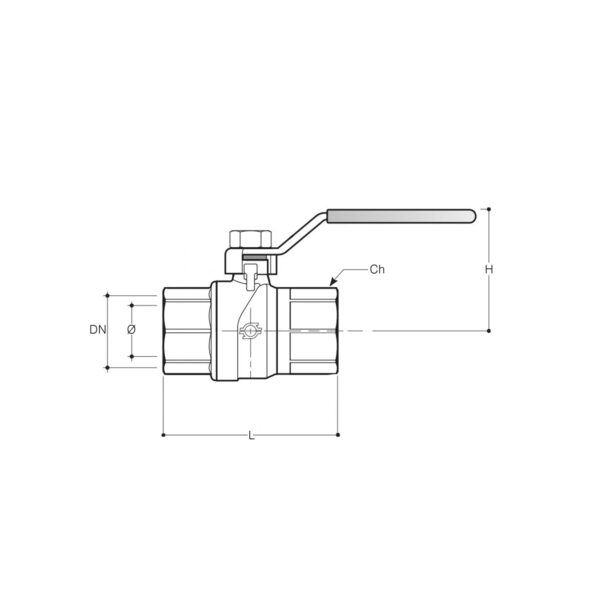

| SKU | Ø ATTACCO | DN | ALTEZZA (H) | LARGHEZZA (L) | Ch |
|---|---|---|---|---|---|
| 3100 | 1/4" | Ø 10 mm | 39,6 mm | 45,6 mm | 20 mm |
| 3101 | 3/8" | Ø 10 mm | 39,6 mm | 47,2 mm | 20 mm |
| 3102 | 1/2" | Ø 15 mm | 42,2 mm | 55 mm | 25 mm |
| 3103 | 3/4" | Ø 20 mm | 45 mm | 61,5 mm | 31 mm |
| 3104 | 1" | Ø 25 mm | 60 mm | 73 mm | 38 mm |
| 3105 | 1" 1/4 | Ø 32 mm | 64 mm | 85,5 mm | 47 mm |
| 3106 | 1" 1/2 | Ø 40 mm | 74,5 mm | 97 mm | 54 mm |
| 3107 | 2" | Ø 50 mm | 81,5 mm | 117 mm | 66 mm |
| 3108 | 2" 1/2 | Ø 65 mm | 131 mm | 140 mm | 85 mm |
| 3109 | 3" | Ø 80 mm | 140 mm | 159 mm | 99 mm |
| 3110 | 4" | Ø 100 mm | 156 mm | 195 mm | 125 mm |
