Regolatore Bassa Pressione
Serie Alfa 30 BP, regolazione ad azione diretta bilanciato
A NORMA EN 334
| sku | modello | prezzo | info | add to cart | |
|---|---|---|---|---|---|
|
|
00000002434 |
REGOLATORE SERIE ALFA 30 BP - ATTACCHI DN 25 - DN 40 |
€670,90 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000002436 |
REGOLATORE SERIE ALFA 30 BP - ATTACCHI DN 25 - DN 40 - CON BLOCCO |
€1.026,00 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
Informazioni sul prodotto
Regolatore serie Alfa 30 BP regolazione ad azione diretta bilanciato, dotato di presa d'impulso esterna e valvola di sicurezza a sfioro; adatto per l'impiego di gas non corrosivi come metano e GPL.
Disponibile anche la versione con valvola di blocco di minima e massima pressione a valle (sku 2436).

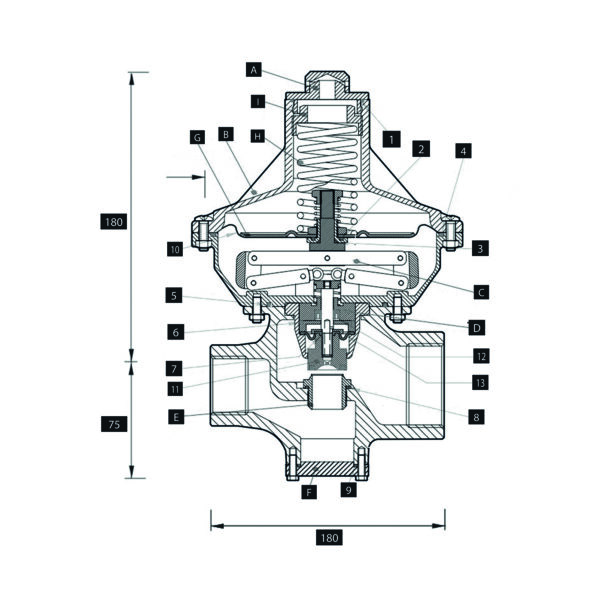

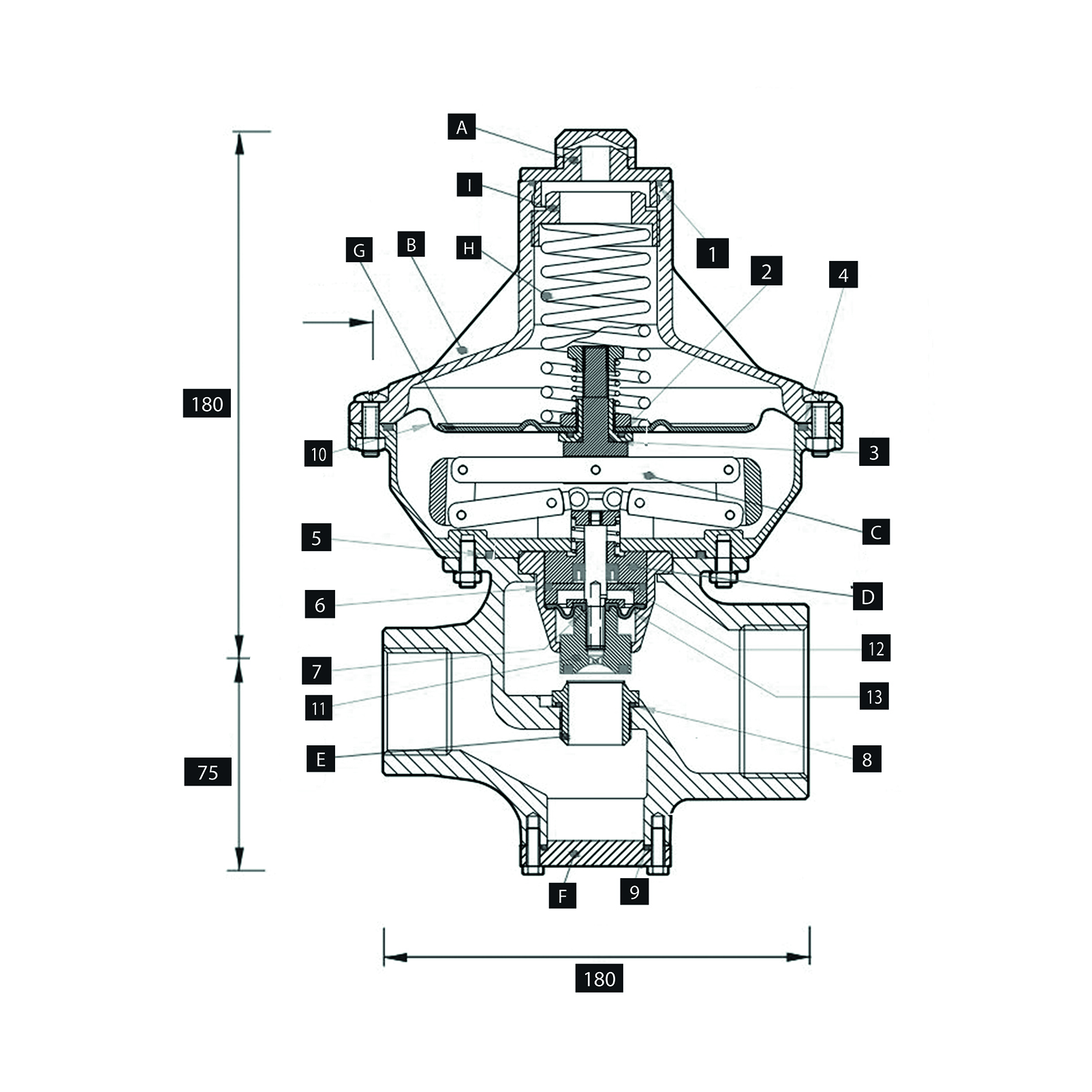

| STRUTTURA DEL REGOLATORE | |
|---|---|
| 1 | O-ring |
| 2 | O-ring |
| 3 | O-ring |
| 4 | O-ring |
| 5 | O-ring |
| 6 | O-ring |
| 7 | O-ring |
| 8 | O-ring |
| 9 | O-ring |
| 10 | membrana |
| 11 | pastiglia |
| 12 | anello a labbro |
| 13 | membrana di bilanciamento |
| A | tappo in plastica + O-ring |
| B | testata completa |
| C | levarismo completo |
| D | blocchetto completo |
| E | sede otturatore + O-ring |
| F | piastrina di fondo + O-ring + viti |
| G | disco protettivo membrana |
| H |
|
| I | ghiera di regolazione |
Caratteristiche Tecniche
| PORTATA | vedi tabella sottostante |
|---|---|
| ATTACCO ENTRATA | DN 25 |
| ATTACCO USCITA | DN 40 |
| PRESSIONE IN ENTRATA | 0,5 ÷ 5 bar |
| PRESSIONE IN USCITA | 16 ÷ 110 mbar |
| PRESSIONE IN USCITA STANDARD | a richiesta |
| TEMPERATURA D'ESERCIZIO | - 20°C ÷ + 60°C |
| PRESA D'IMPULSO | Ø 10 |
| MATERIALI |
|
| DIMENSIONI | 180 x 180 x 76 mm |
| TABELLA PORTATE M3/H | PRESSIONE IN ENTRATA | ||||
| 0,3 Bar | 0,5 Bar | 0,8 Bar | 1 Bar | ||
| PRESSIONE IN USCITA | 25 mbar | 66 m3/h | 83 m3/h | 109 m3/h | 162 m3/h |
| 35 mbar | 64 m3/h | 81 m3/h | 108 m3/h | 162 m3/h | |
| 50 mbar | 62 m3/h | 80 m3/h | 107 m3/h | 161 m3/h | |
| 100 mbar | 52 m3/h | 73 m3/h | 104 m3/h | 158 m3/h | |
Per ottenere le portate in kg/h di GPL, moltiplicare i valori riportati in rosso x 1,42.
