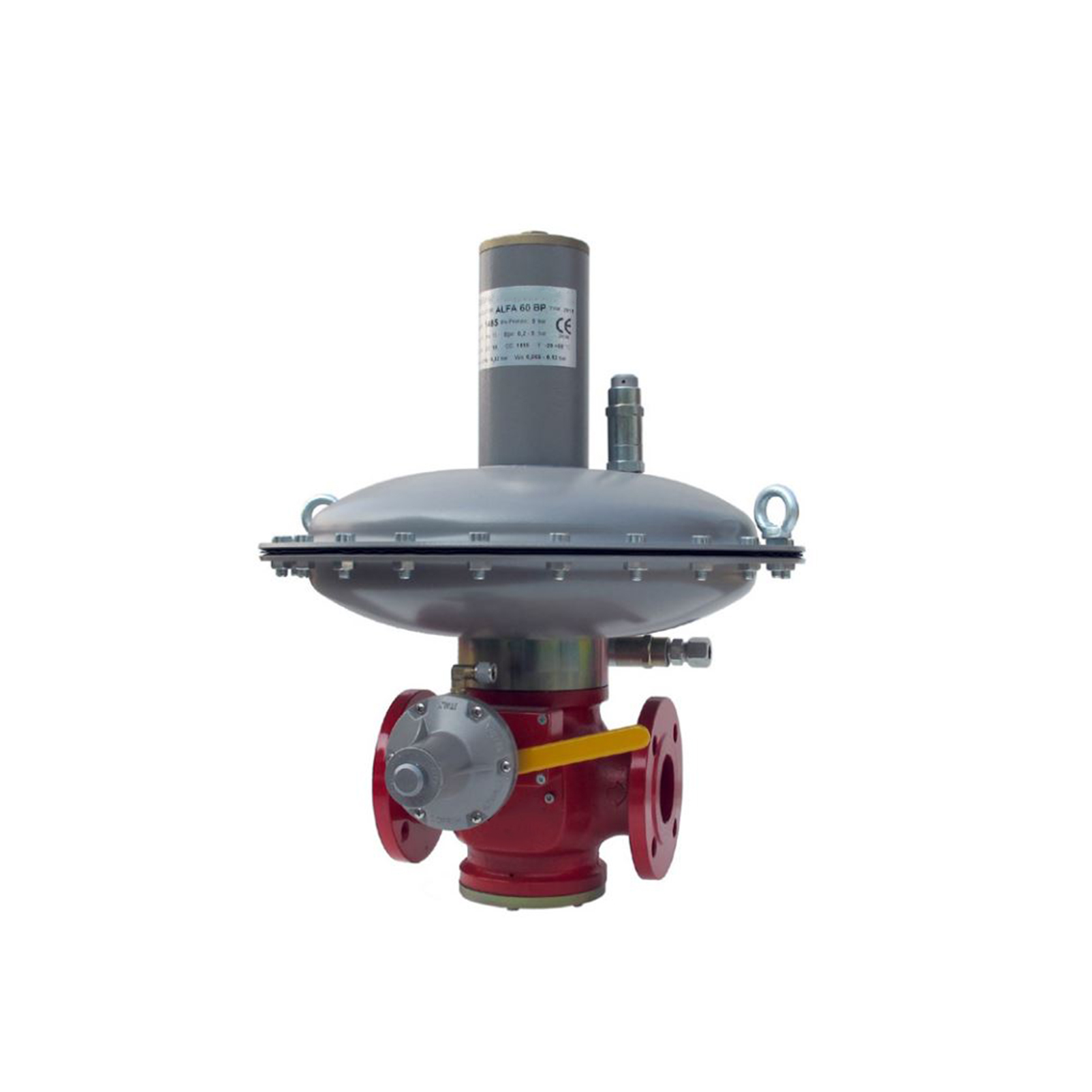

Regolatore Bassa Pressione
Serie Alfa 60 BP, regolazione ad azione diretta bilanciato
A NORMA EN 334
| sku | modello | prezzo | |||
|---|---|---|---|---|---|
|
Disponibilità A richiesta | 00000002616 | REGOLATORE SERIE ALFA 60 BP - ATTACCHI DN 50 - DN 50 | €3.849,20 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Q.ta minima vendibile: Dati doganali Codice doganale | Richiedi Informazioni |
|
Disponibilità A richiesta | 00000002618 | REGOLATORE SERIE ALFA 60 BP - ATTACCHI DN 50 - DN 50 - CON BLOCCO | €5.158,86 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Q.ta minima vendibile: Dati doganali Codice doganale | Richiedi Informazioni |
Informazioni sul prodotto
Regolatore serie Alfa 60 BP regolazione ad azione diretta bilanciato, dotato di presa d'impulso interna, adatto per l'impiego di gas non corrosivi come metano e GPL.
Disponibile anche la versione con valvola di blocco di minima e massima pressione a valle (sku 2618).
Caratteristiche Tecniche
| PORTATA | vedi tabella sottostante |
|---|---|
| ATTACCO ENTRATA | DN 50 |
| ATTACCO USCITA | DN 50 |
| PRESSIONE IN ENTRATA | 0,5 ÷ 5 bar |
| PRESSIONE IN USCITA | 16 ÷ 320 mbar |
| PRESSIONE IN USCITA STANDARD | a richiesta |
| TEMPERATURA DI ESERCIZIO | - 20°C ÷ + 60°C |
| PRESA D'IMPULSO | Ø 14 |
| MATERIALI |
|

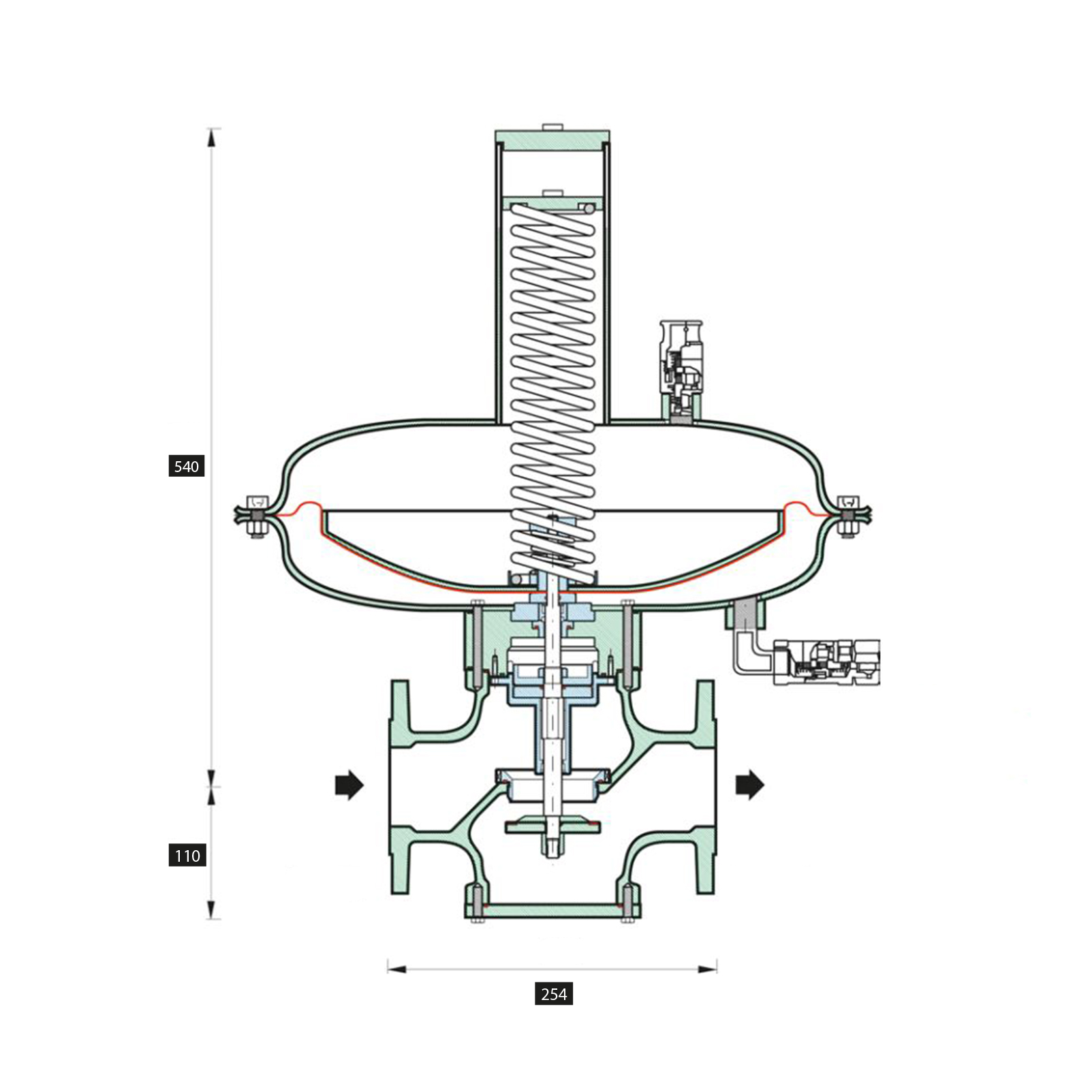

| DIMENSIONI | 540 x 254 x 110 mm |
| TABELLA PORTATE M3/H | PRESSIONE IN ENTRATA | |||
|---|---|---|---|---|
| 0,3 Bar | 0,5 Bar | 1 Bar | ||
| PRESSIONE IN USCITA | 25 mbar | 730 m3/h | 965 m3/h | 1435 m3/h |
| 50 mbar | 705 m3/h | 950 m3/h | 1427 m3/h | |
| 100 mbar | 645 m3/h | 905 m3/h | 1412 m3/h | |
| 150 mbar | 570 m3/h | 875 m3/h | 1395 m3/h | |
| 200 mbar | 477 m3/h | 826 m3/h | 1375 m3/h | |
| 300 mbar | - | 700 m3/h | 1325 m3/h | |
Per ottenere le portate in kg/h di GPL, moltiplicare i valori riportati in rosso x 1,42.
