Gruppo di Riduzione per Gas Metano

Name: Gruppo di Riduzione per Gas Metano
SKU: M0100123
Availability: InStock

Versione in doppia linea completo di valvola di blocco

PER PORTATE SUPERIORI O MODELLI DIFFERENTI, CHIEDERE INFORMAZIONI AL NOSTRO UFFICIO COMMERCIALE

RISPONDENTE A NORMATIVA ATEX e CERTIFICATO INAIL 0100, MODULO H - H 1

	sku	modello	prezzo	info	add to cart
	00000013116	GRUPPO DI RIDUZIONE PER GAS METANO IN DOPPIA LINEA - Q 70 ÷ 200 m3/h	€6.283,00 IVA esclusa	Dati fisici UM Base: PZ Dimensione: N/A Volume: 0 m³ Peso: 0,00 kg Quantità minima ordine: 1 Dati doganali Codice doganale 84818099	Richiedi Informazioni
	00000013117	GRUPPO DI RIDUZIONE PER GAS METANO IN DOPPIA LINEA - Q 180 ÷ 400 m3/h	€10.887,00 IVA esclusa	Dati fisici UM Base: PZ Dimensione: N/A Volume: 0 m³ Peso: 0,00 kg Quantità minima ordine: 1 Dati doganali Codice doganale 84818099	Richiedi Informazioni

Gruppo di riduzione per gas metano in doppia linea, completo di valvola di blocco.

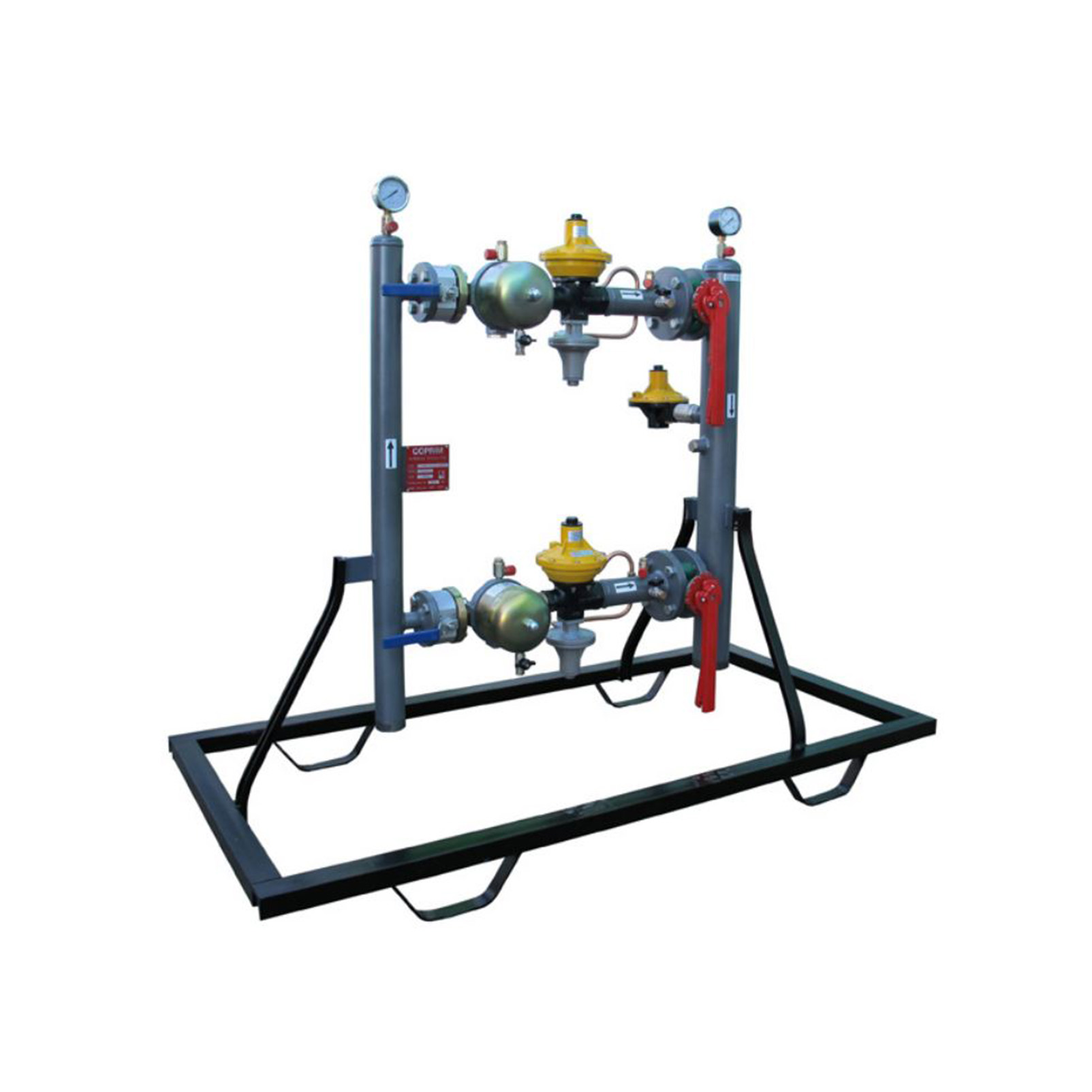

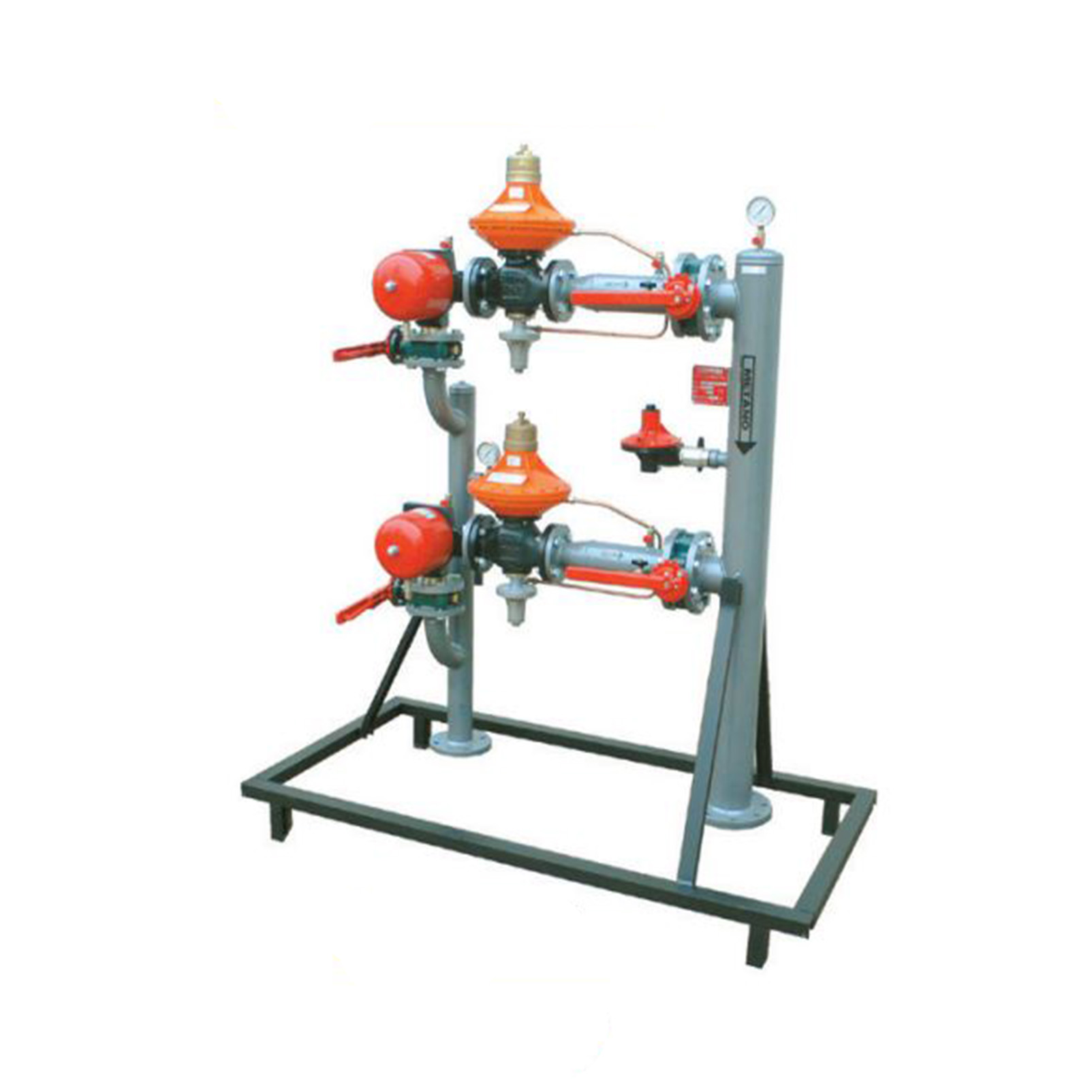

Possibilità di fornitura del gruppo montato su skid (costo skid da sommare).

*STRUTTURA DEL GRUPPO DI RIDUZIONE*
1	valvola a sfera - *sku 13116* valvola a farfalla - *sku 13117*
2	filtro a cartuccia G 0,5 - *sku 13116* filtro a cartuccia G 1 - *sku 13117*
3	regolatore di pressione Mod. ALFA 20 - *sku 13116* regolatore di pressione Mod. ALFA 40 - *sku 13117*
4	manometro
5	rubinetto a spillo in acciaio
6	valvola a sfera di spurgo
7	valvola a farfalla
8	valvola di blocco max pressione
9	valvola a sfioro con intercettazione

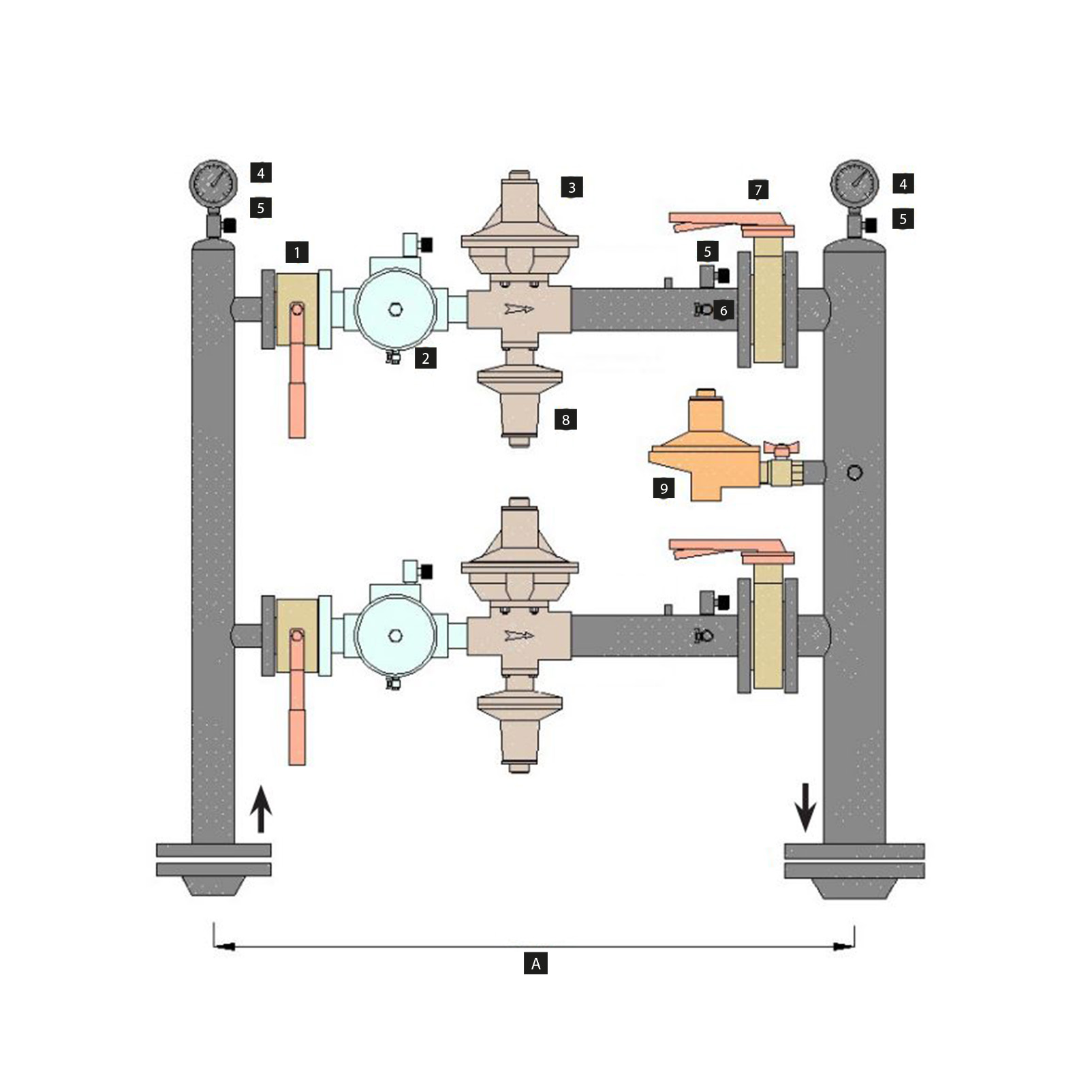

*SKU 13116*
Q	70 ÷ 200 m³/h
*ATTACCO ENTRATA*	DN 50
*ATTACCO USCITA*	DN 80
*PRESSIONE IN ENTRATA*	0,5 ÷ 5 bar
*PRESSIONE IN USCITA*	a richiesta
*TIPOLOGIA DI REGOLATORE*	Mod. ALFA 20 - attacchi 1" - 1" 1/2
*TIPO DI MANOMETRO*	Ø 60 - attacco radiale 1/4"
*VALVOLA A SFERA*	DN 25 - PN 40
*FILTRO A CARTUCCIA*	G 0,5 - attacchi DN 25 / 1" - PN 16
*RUBINETTO A SPILLO IN ACCIAIO*	1/4" - PN 40
*VALVOLA A SFERA DI SPURGO*	1/4" - PN 40
*VALVOLA A FARFALLA*	DN 50 - PN 16
*VALVOLA DI BLOCCO MAX PRESSIONE*	OPSO
*VALVOLA A SFIORO CON INTERCETTAZIONE*	1"
*LUNGHEZZA*	840 mm (A)
*MODELLO SKID*	supporto skid Mod. SK 12

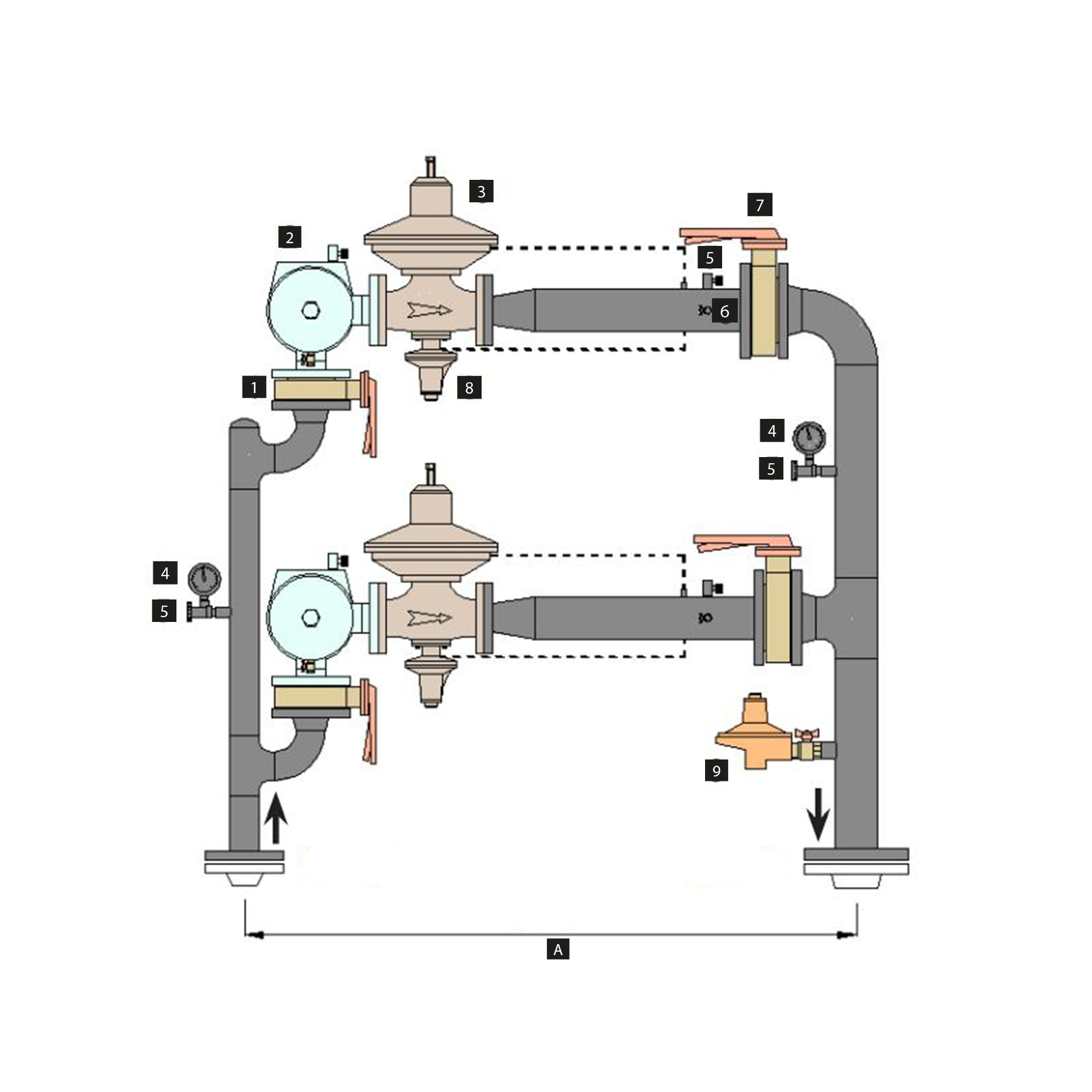

*SKU 13117*
Q	180 ÷ 400 m³/h
ATTACCO ENTRATA	DN 50
ATTACCO USCITA	DN 80
PRESSIONE IN ENTRATA	0,5 ÷ 5 bar
PRESSIONE IN USCITA	a richiesta
TIPOLOGIA DI REGOLATORE	Mod. ALFA 40 - attacchi DN 40
TIPO DI MANOMETRO	Ø 60 - attacco radiale 1/4"
VALVOLA A FARFALLA	DN 50 PN 16 e DN 80 PN 16
FILTRO A CARTUCCIA	G 1 - attacchi DN 25 / DN 40 - PN 16
RUBINETTO A SPILLO IN ACCIAIO	1/4" - PN 40
VALVOLA A SFERA DI SPURGO	1/4" - PN 40
VALVOLA DI BLOCCO MAX PRESSIONE	OPSO
VALVOLA A SFIORO CON INTERCETTAZIONE	1"
LUNGHEZZA	950 mm (A)
MODELLO SKID	supporto skid Mod. SK 16
