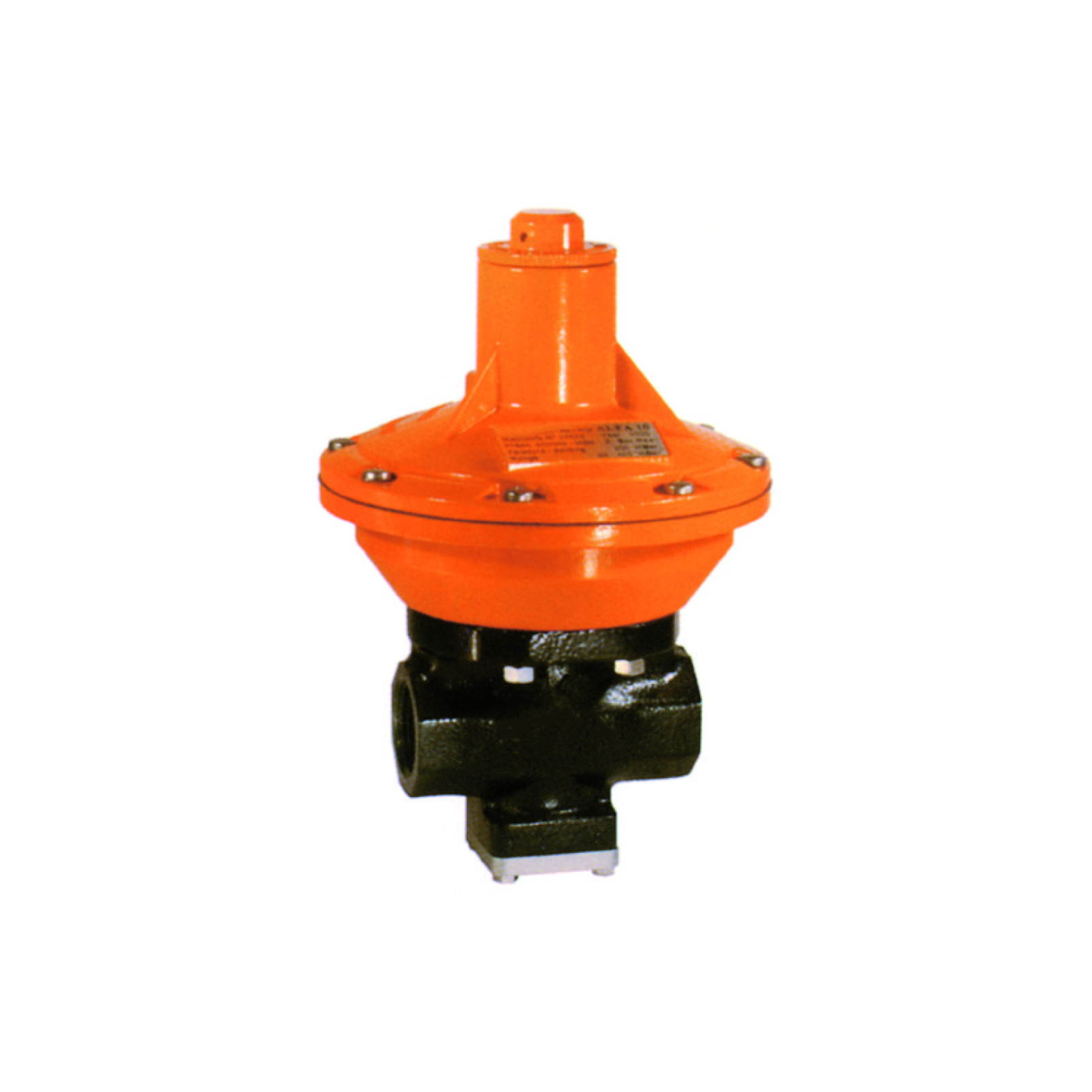

Regolatore Media Pressione
Serie Alfa 10 MP, regolazione ad azione diretta bilanciato
A NORMA EN 334
sku | modello | prezzo | info | add to cart | |
---|---|---|---|---|---|
|
00000002414 |
REGOLATORE SERIE ALFA 10 MP - ATTACCHI 1"x1" |
€515,50 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
00000002416 |
REGOLATORE SERIE ALFA 10 MP - ATTACCHI 1"x1" - CON BLOCCO |
€874,00 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
Informazioni sul prodotto
Regolatore serie Alfa 10 MP regolazione ad azione diretta bilanciato, dotato di presa d'impulso esterna e valvola di sicurezza a sfioro; adatto per l'impiego di gas non corrosivi come metano e GPL.
Disponibile anche la versione con valvola di blocco di minima e massima pressione a valle (sku 2416).

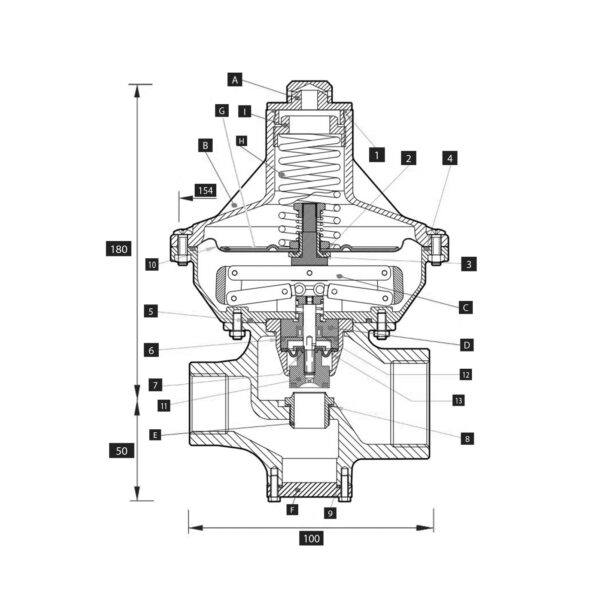

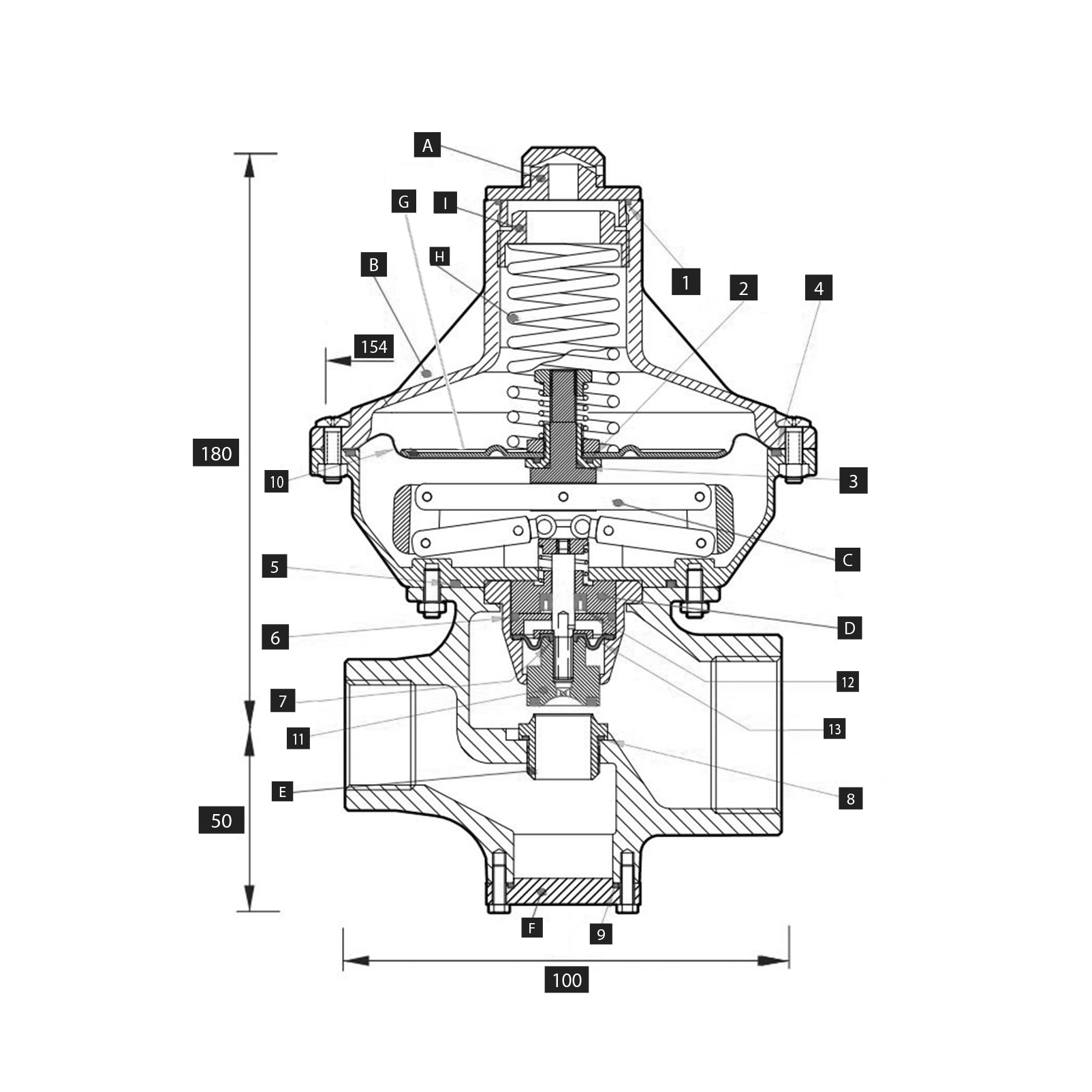

STRUTTURA DEL REGOLATORE | |
---|---|
1 | O-ring |
2 | O-ring |
3 | O-ring |
4 | O-ring |
5 | O-ring |
6 | O-ring |
7 | O-ring |
8 | O-ring |
9 | O-ring |
10 | membrana |
11 | pastiglia |
12 | anello a labbro |
13 | membrana di bilanciamento |
A | tappo in plastica + O-ring |
B | testata completa |
C | levarismo completo |
D | blocchetto completo |
E | sede otturatore + O-ring |
F | piastrina di fondo + O-ring + viti |
G | disco protettivo membrana |
H |
|
I | ghiera di regolazione |
Caratteristiche Tecniche
PORTATA | vedi tabella sottostante |
---|---|
ATTACCO ENTRATA | 1" |
ATTACCO USCITA | 1" |
PRESSIONE IN ENTRATA | 0,5 ÷ 5 bar |
PRESSIONE IN USCITA | 95 ÷ 450 mbar |
PRESSIONE IN USCITA STANDARD | a richiesta |
TEMPERATURA D'ESERCIZIO | - 20°C ÷ + 60°C |
PRESA D'IMPULSO | Ø 10 |
MATERIALI |
|
DIMENSIONI | 180 x 100 x 50 mm |
TABELLA PORTATE M3/H | PRESSIONE IN ENTRATA | |||
---|---|---|---|---|
0,5 Bar | 1 Bar | 1,5 Bar | ||
PRESSIONE IN USCITA | 0,11 Bar | 63 m3/h | 91 m3/h | 141 m3/h |
0,15 Bar | 57 m3/h | 87 m3/h | 139 m3/h | |
0,20 Bar | 47 m3/h | 82 m3/h | 138 m3/h | |
0,30 Bar | - | 70 m3/h | 133 m3/h |
Per ottenere le portate in kg/h di GPL, moltiplicare i valori riportati in rosso x 1,42.
