Download Scheda Prodotto

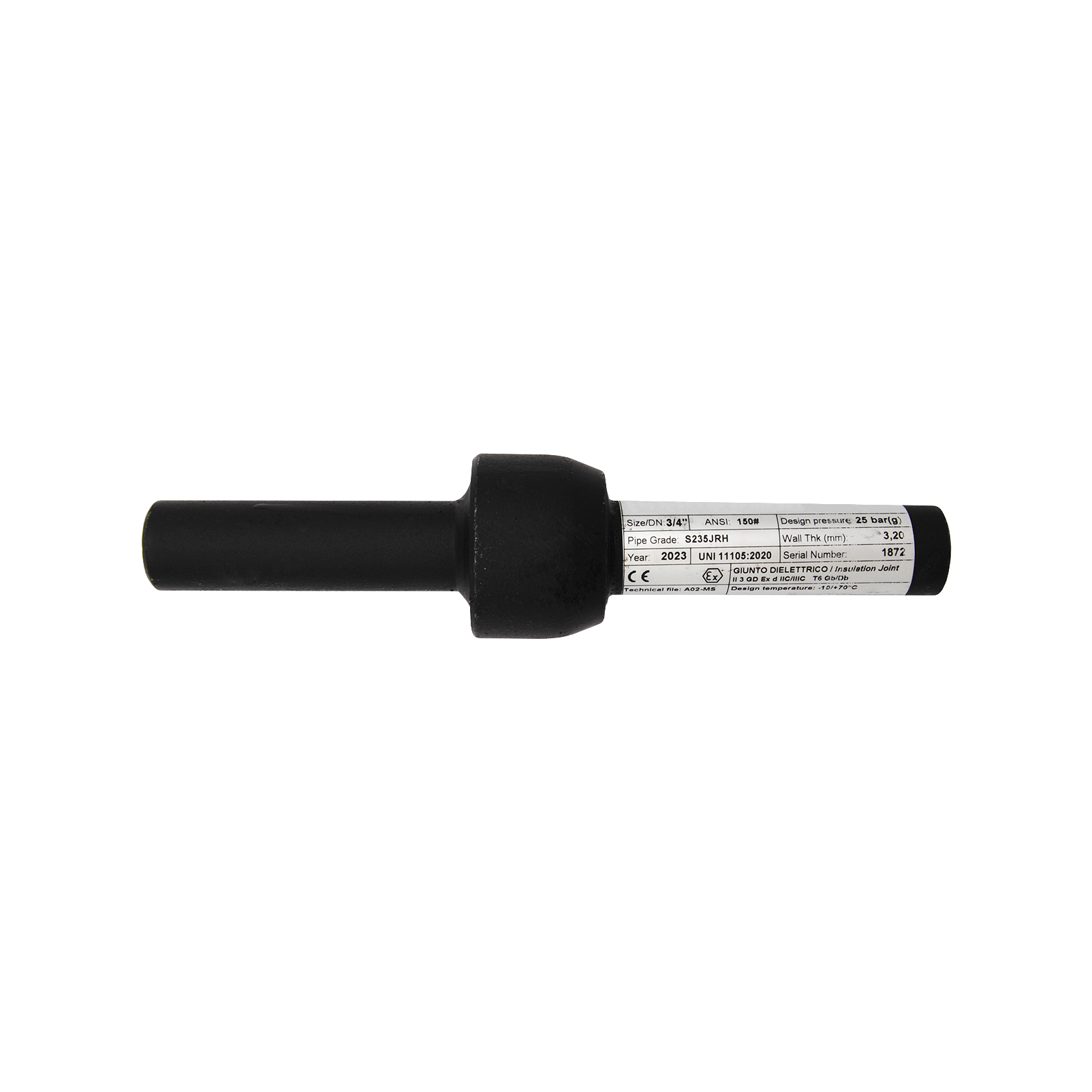

Giunto Isolante Dielettrico a Saldare PN25

Per condotte gas e acqua

A RICHIESTA SONO FORNIBILI GIUNTI ISOLANTI CON PN SUPERIORI (40, 64..)

COSTRUITO SECONDO NORMA UNI CIG 10285

skumodelloprezzo

Disponibilità Disponibile

 00000020051

GIUNTO DIELETTRICO A SALDARE - Ø 3/4" DN 20

 €99,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
23 × 5 × 5 cm

Volume:
0.0007 m3

Peso:
0,85 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020052

GIUNTO DIELETTRICO A SALDARE - Ø 1" DN 25

 €123,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
6 × 6 × 25 cm

Volume:
0.0009 m3

Peso:
1,16 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020053

GIUNTO DIELETTRICO A SALDARE - Ø 1" 1/4 DN 32

 €144,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
28 × 8 × 8 cm

Volume:
0.0018 m3

Peso:
1,75 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020054

GIUNTO DIELETTRICO A SALDARE - Ø 1" 1/2 DN 40

 €159,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
29 × 7 × 7 cm

Volume:
0.0014 m3

Peso:
2,00 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020055

GIUNTO DIELETTRICO A SALDARE - Ø 2" DN 50

 €177,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
9 × 30 × 9 cm

Volume:
0.0027 m3

Peso:
2,75 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020056

GIUNTO DIELETTRICO A SALDARE - Ø 2" 1/2 DN 65

 €231,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
11 × 34 × 11 cm

Volume:
0.0041 m3

Peso:
4,63 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020057

GIUNTO DIELETTRICO A SALDARE - Ø 3" DN 80

 €297,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
12 × 40 × 12 cm

Volume:
0.0063 m3

Peso:
6,30 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020058

GIUNTO DIELETTRICO A SALDARE - Ø 4" DN 100

 €438,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
17 × 40 × 17 cm

Volume:
0.0116 m3

Peso:
8,42 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità In esaurimento

 00000020059

GIUNTO DIELETTRICO A SALDARE - Ø 5" DN 125

 €624,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
20 × 50 × 20 cm

Volume:
0.02 m3

Peso:
14,00 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità Disponibile

 00000020060

GIUNTO DIELETTRICO A SALDARE - Ø 6" DN 150

 €807,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
20 × 50 × 20 cm

Volume:
0.02 m3

Peso:
17,88 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità A richiesta

 00000020061

GIUNTO DIELETTRICO A SALDARE - Ø 8" DN 200

 €1.236,00 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
25 × 50 × 25 cm

Volume:
0.0313 m3

Peso:
28,00 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità A richiesta

 00000020062

GIUNTO DIELETTRICO A SALDARE - Ø 10" DN 250

 €2.033,43 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
N/A

Volume:
0 m3

Peso:
43,00 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Disponibilità A richiesta

 00000020063

GIUNTO DIELETTRICO A SALDARE - Ø 10" DN 300

 €2.636,24 IVA esclusa

Dati fisici

UM Base:
NR

Dimensione:
N/A

Volume:
0 m3

Peso:
0,00 kg

Q.ta minima vendibile:
-

Dati doganali

Codice doganale
73079210

 Richiedi Informazioni

Informazioni sul prodotto

Giunto isolante dielettrico PN25 con estremità a saldare, idoneo per essere installato su tubazioni metalliche interrate che trasportano gas, acqua ed altri fluidi a media pressione (fino a 25 kg/cm2); questo prodotto viene utilizzato nelle reti di trasporto e distribuzione di gas (UNI EN 1594 e UNI EN 9165), negli impianti di derivazione del gas (UNI 9860) e in generale in tutte le condotte in cui sia importante garantire la protezione catodica.

Caratteristiche Tecniche

TEMPERATURA DI ESERCIZIO- 10°C ÷ + 70°C
RESISTENZA ISOLAMENTO IN ARIA10 Mohm
TENSIONE ISOLAMENTO IN ARIA3.0 Kv
PRESSIONE DI ESERCIZIO25 Kg/cm2
MATERIALI
  • tronchetto in acciaio API-5L gr.B
  • bicchiere in acciaio ASTM A 105
  • guarnzione isolante: NBR nitrile/butadiene
  • distanziatori isolanti in policarbonato
  • rivestimento interno in resina epossidica

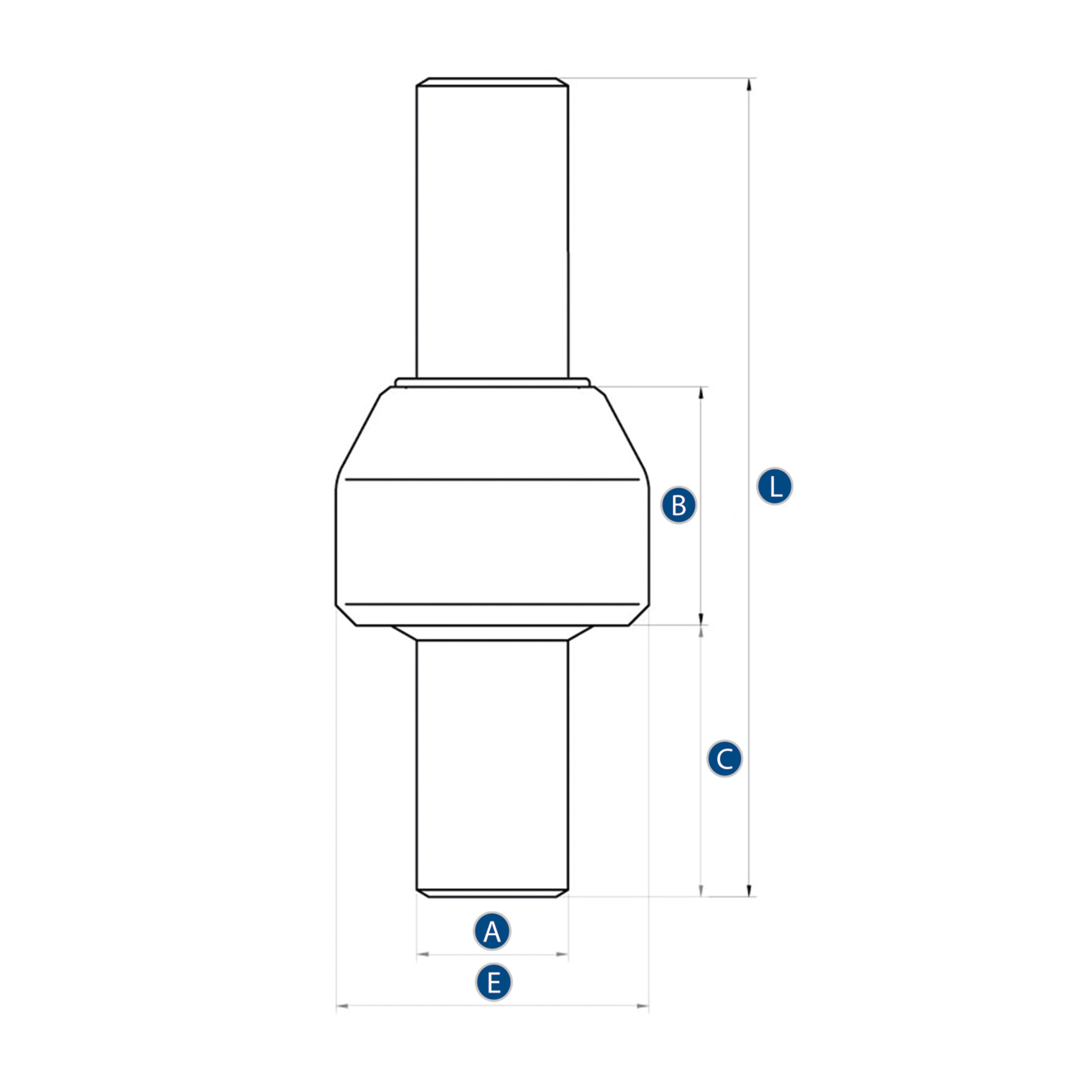

DIMENSIONI (consultare il disegno tecnico)
SKUDNAECBLPESO
20051Ø 3/4" - DN5026,7 mm55 mm96 mm38 mm230 mm1 kg
20052Ø 1" - DN 2533,4 mm63 mm104 mm42 mm250 mm1,2 kg
20053Ø 1" 1/4 - 32 42,2 mm74 mm117 mm46 mm280 mm1,7 kg
20054Ø 1" 1/2 - DN 4048,3 mm80 mm121 mm48 mm290 mm2,1 kg
20055Ø 2" - DN 5060,3 mm95 mm125 mm50 mm300 mm2,8 kg
20056Ø 2" 1/2 - DN 6576,1 mm114 mm139 mm52 mm330 mm4,5 kg
20057Ø 3" - DN 8088,9 mm127 mm172 mm56 mm400 mm6 kg
20058Ø 4" - DN 100114,3 mm153 mm168 mm64 mm400 mm9 kg
20059Ø 5" - DN 125141,3 mm192 mm213 mm74 mm500 mm14 kg
20060Ø 6" - DN 150168,3 mm219 mm210 mm80 mm500 mm20 kg
20061Ø 8" - DN 200219,1 mm273 mm205 mm90 mm500 mm30 kg
20062Ø 10" - DN 250273,0 mm340 mm290 mm120 mm700 mm57 kg
20063Ø 12" - DN 300323,9 mm398 mm283 mm134 mm700 mm65 kg
