Diffusore quadrato a soffitto
su pannello
| SKU | model | price | info | añadir al carrito | |
|---|---|---|---|---|---|
|
|
00000066121 |
|
€163,80 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066122 |
|
€172,60 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066123 |
|
€186,55 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066124 |
|
€195,40 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
Product informations

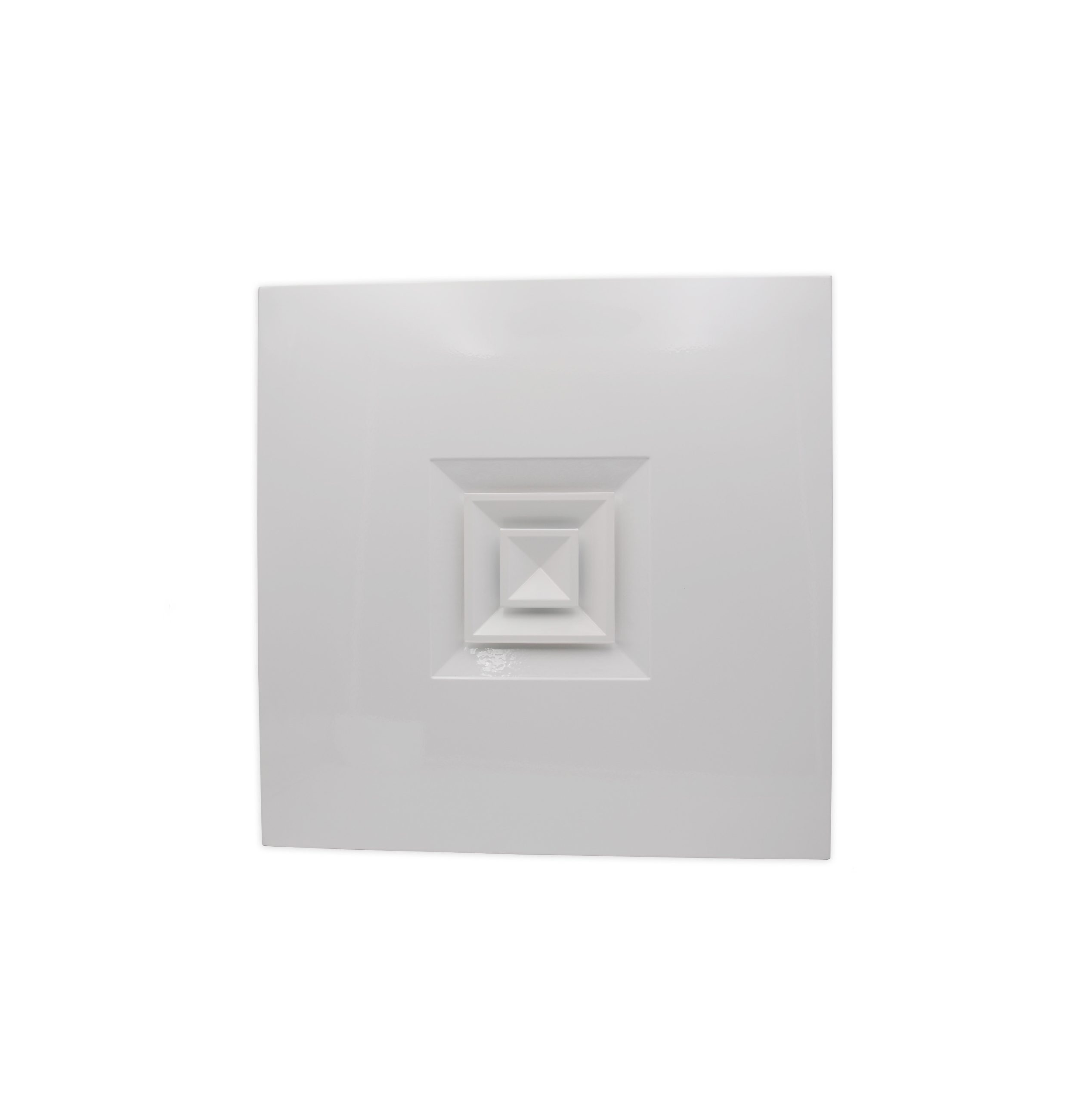

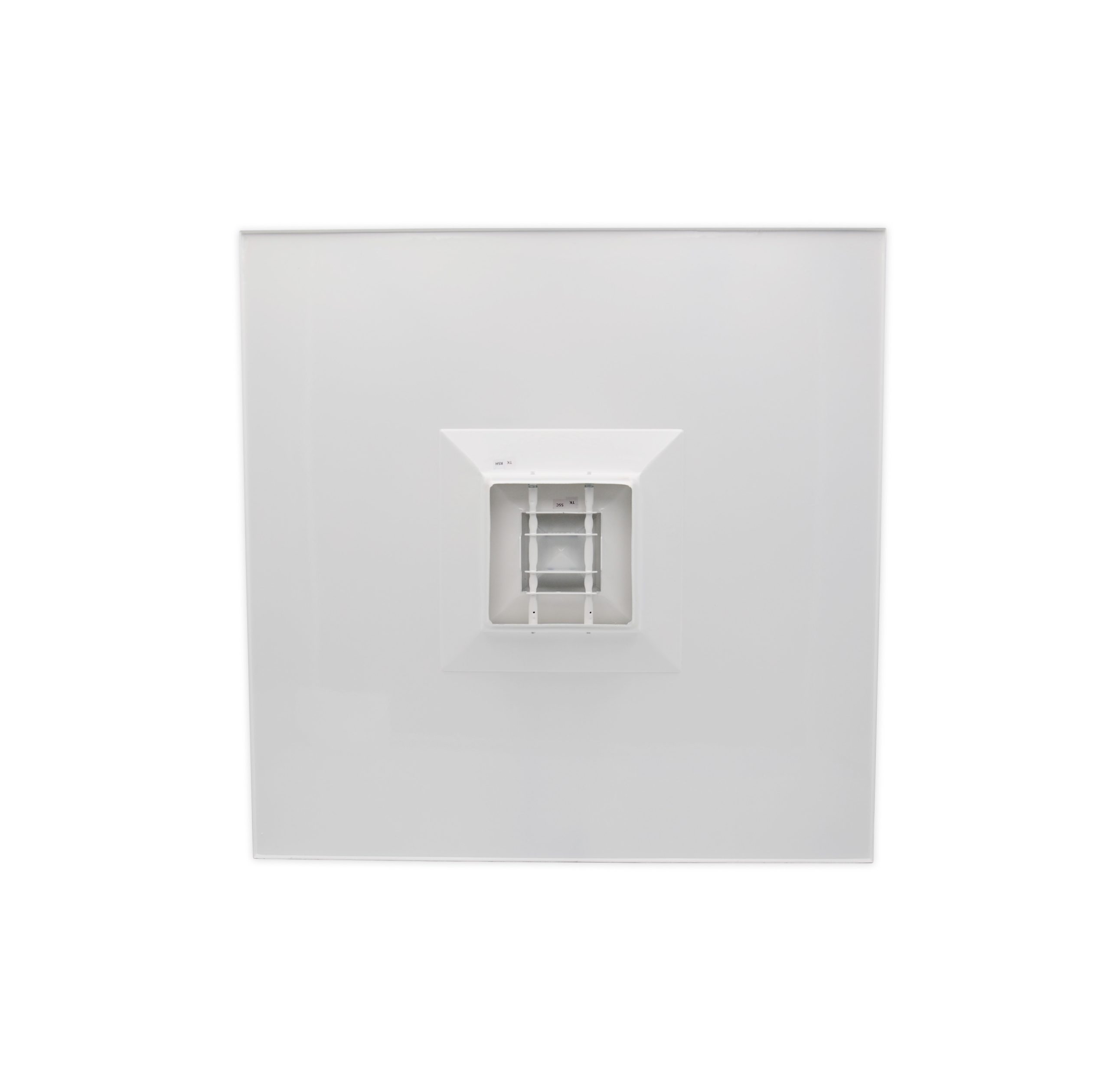

Diffusori multidirezionali a 4 vie su pannello 595 x 595 mm, con parte centrale asportabile.
Può essere applicato a soffitto, sia in ripresa che in mandata, ad un’altezza compresa tra 2,5 e 3,1 m. Il fissaggio è possibile grazie a viti nascoste posizionate sul collo del diffusore.
Caratteristiche del prodotto
- costruiti in lamiera di alluminio, in un unico pezzo
- impiego: a soffitto, in mandata e ripresa
- verniciatura in bianco RAL 9016 opaco
- altezza di installazione: 2,5 - 3,1 m
- fissaggio a viti nascoste, posizionate nel collo del diffusore
Accessori
- plenum in acciaio zincato standar isolato, con attacco laterale
- plenum in acciaio zincato standar isolato, con attacco posteriore
- serranda di taratura in acciaio zincato con alette a movimento contrapposto
Technical Features
| SKU DIFFUSORE | DIMENSIONI DIFFUSORE | SKU SERRANDA | SKU PLENUM ISOLATO "A" | SKU PLENUM ISOLATO "B" |
|---|---|---|---|---|
| 66121 | 150 x 150 mm | 66225 | 66235 | 66245 |
| 66122 | 225 x 225 mm | 66226 | 66236 | 66246 |
| 66123 | 300 x 300 mm | 66227 | 66237 | 66247 |
| 66124 | 375 x 375 mm | 66228 | 66238 | 66248 |

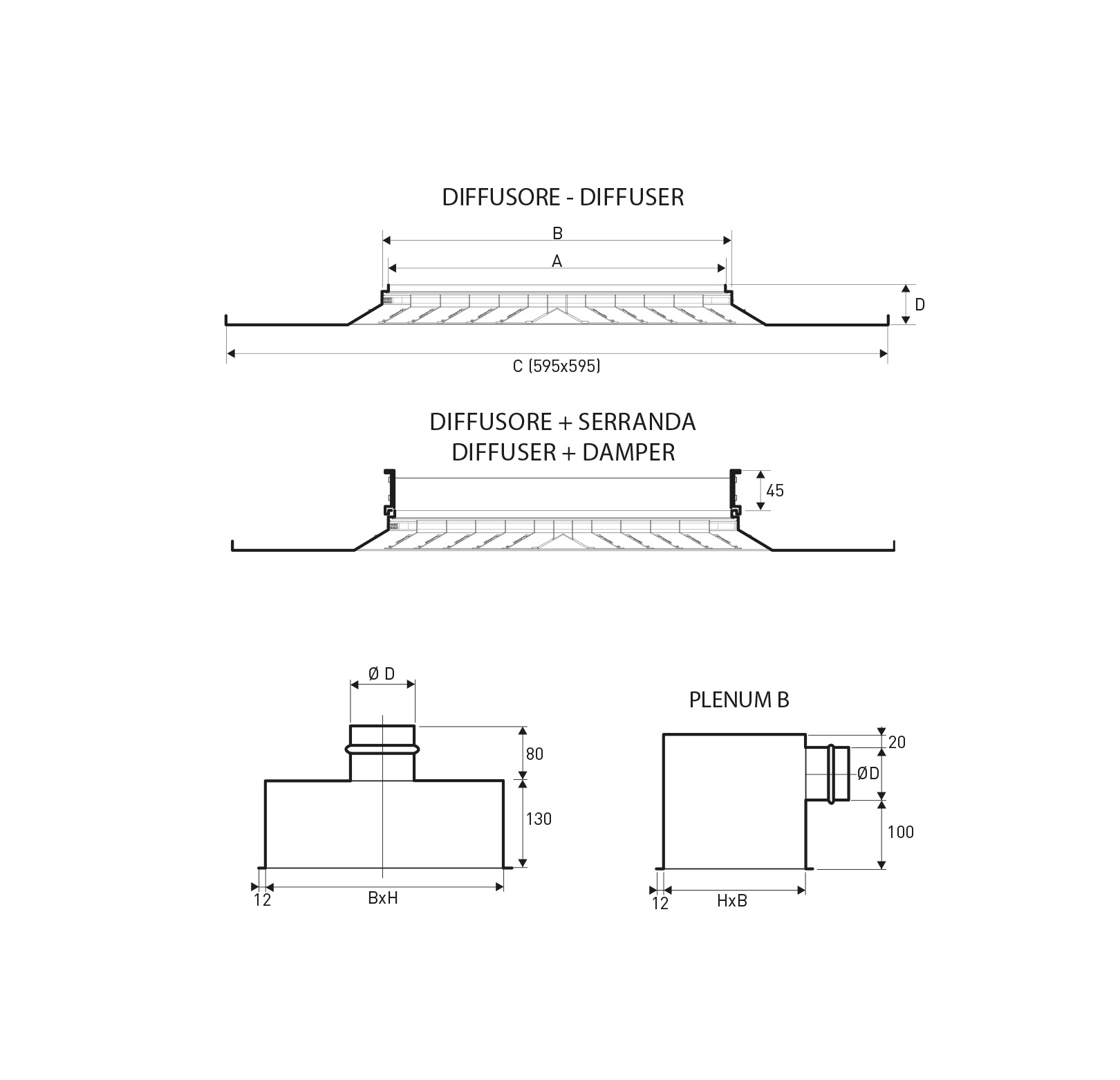

| MISURE PLENUM A/B | |||||
|---|---|---|---|---|---|
| BxH (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Ø CONNECTION PLENUM (mm) |
| 150 x 150 mm | 131 mm | 144 mm | 595 mm | 45 mm | Ø 122 mm |
| 225 x 225 mm | 207 mm | 220 mm | 595 mm | 45 mm | Ø 147 mm |
| 300 x 300 mm | 278 mm | 294 mm | 595 mm | 45 mm | Ø 197 mm |
| 375 x 375 mm | 355 mm | 369 mm | 595 mm | 45 mm | Ø 197 mm |
