Diffusore circolare a soffitto
A cono regolabile
| SKU | model | price | info | añadir al carrito | |
|---|---|---|---|---|---|
|
|
00000066260 |
|
€104,45 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066261 |
|
€107,45 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066262 |
|
€115,85 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066263 |
|
€135,65 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066264 |
|
€169,45 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066265 |
|
€210,50 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066266 |
|
€211,05 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066267 |
|
€291,75 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
|
|
00000066268 |
|
€353,00 Sin impuestos |
Physical data UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Customs data Customs Code |
Info Request |
Product informations

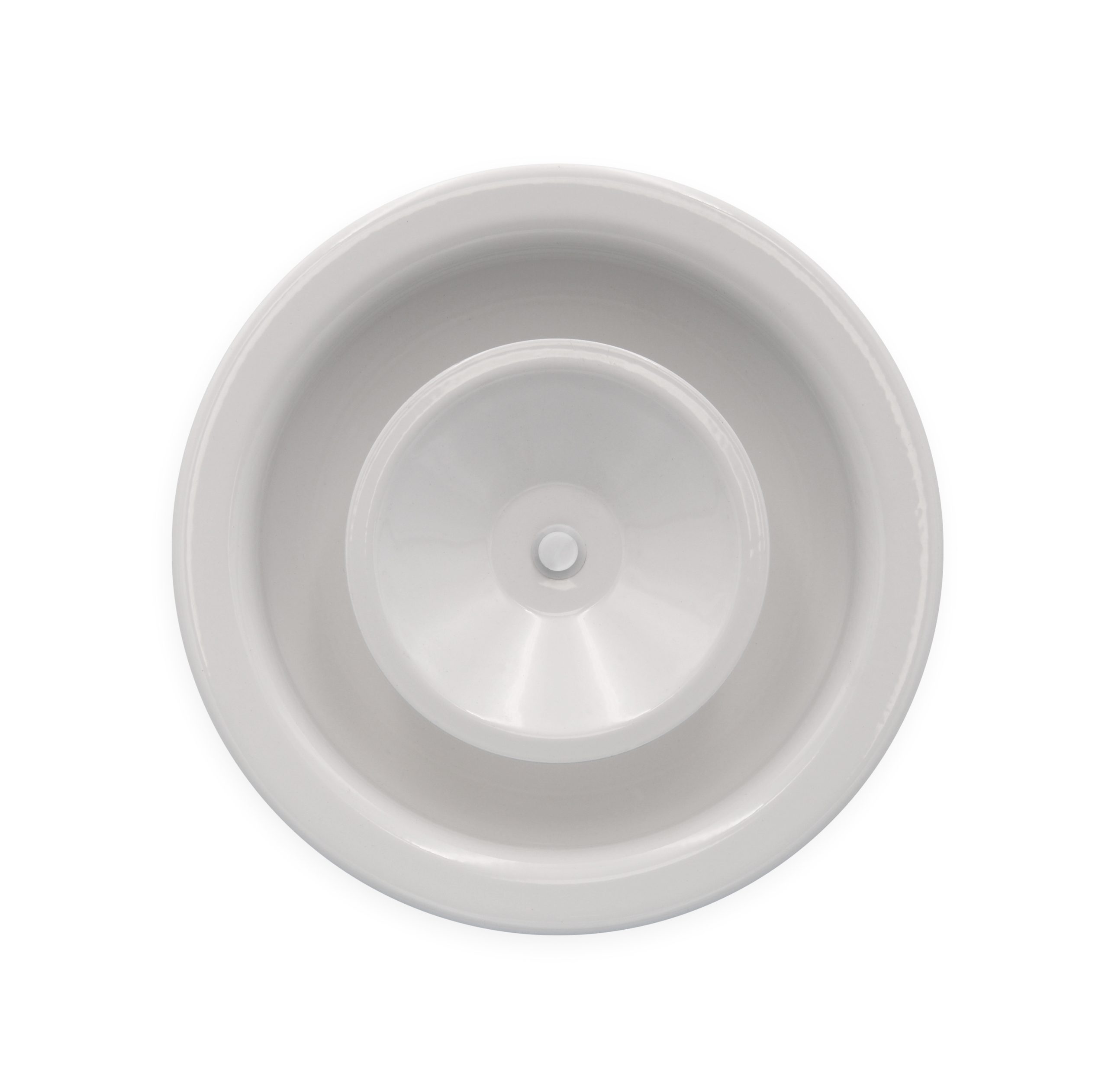

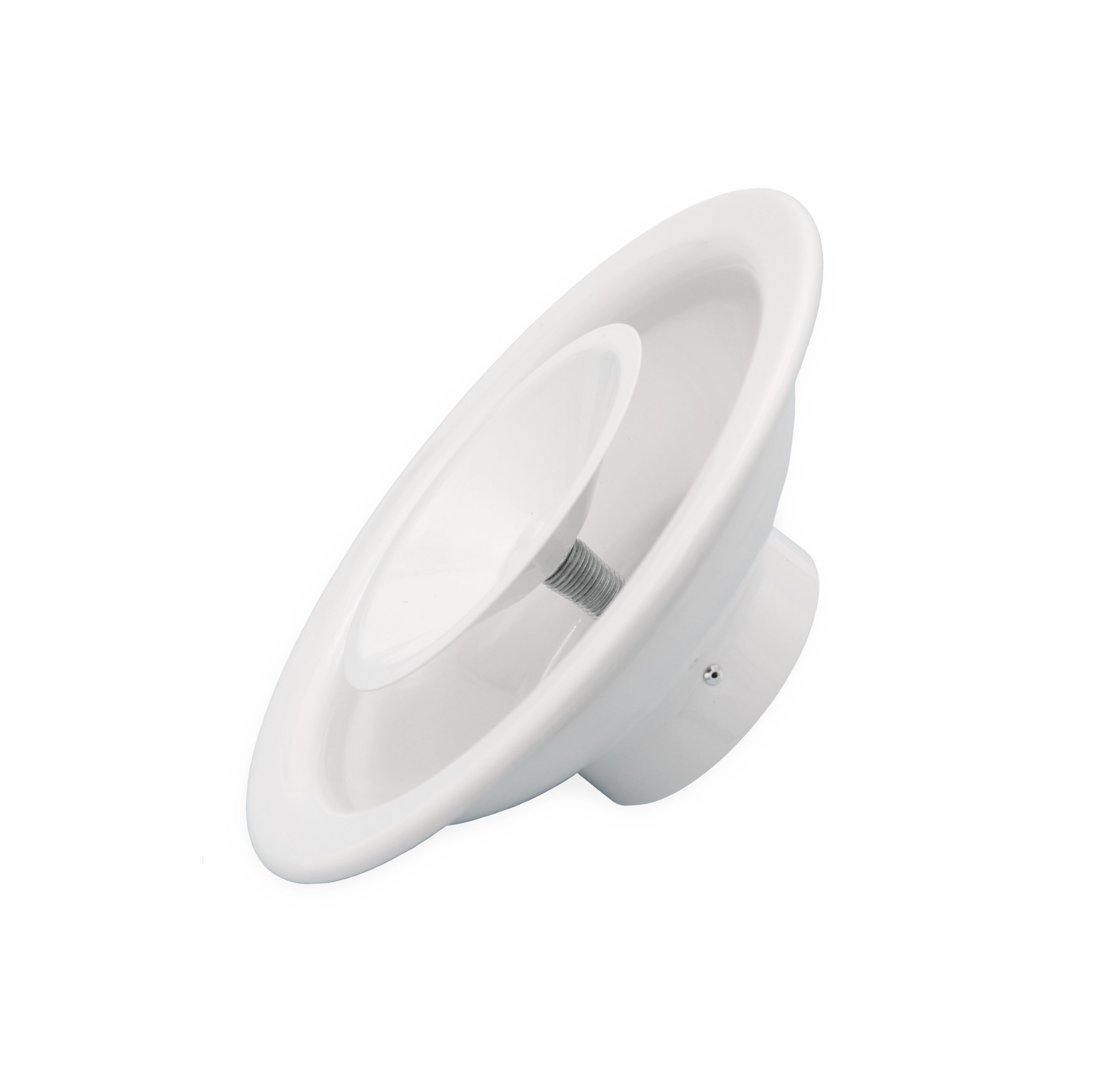

Diffusore circolare a soffitto a coni regolabili. La campana è realizzata in lamiera di alluminio, mentre i coni sono in acciaio.
Sono entrambi verniciati in colore RAL 9016 opaco.
Può essere applicato a soffitto, sia in ripresa che in mandata, ad un’altezza compresa tra 2,7 e 3,5 m. Il fissaggio è possibile grazie a viti nascoste posizionate sul collo del diffusore.
Caratteristiche del prodotto
- costruiti con campana in alluminio e coni regolabili in acciaio
- impiego: a soffitto, in mandata e ripresa
- verniciatura in RAL 9016
- altezza di installazione: 2,7 - 3,5 m
- fissaggio a viti nascoste posizionate sul collo del diffusore
Accessori
Technical Features

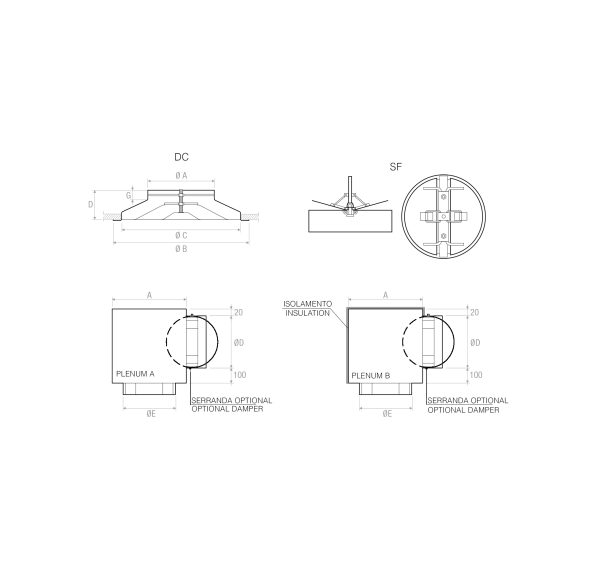

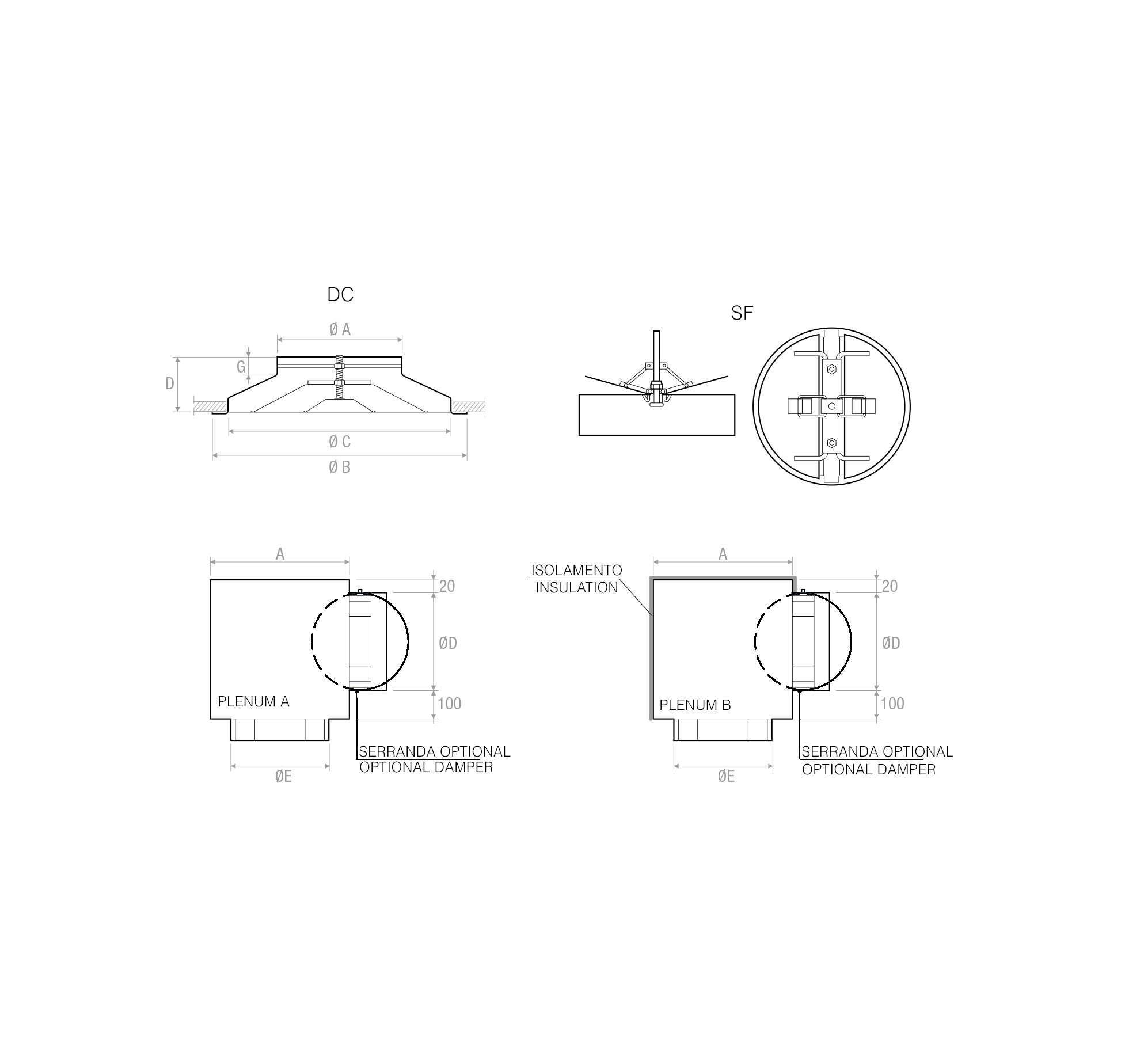

| MISURE DIFFUSORE | |||||||
|---|---|---|---|---|---|---|---|
| SKU DIFFUSORE | DN (mm) | Ø A (mm) | Ø B (mm) | Ø C (mm) | D (mm) | G (mm) | N. CONI |
| 66260 | 100 | Ø 98 | Ø 235 | Ø 195 | 85 | 30 | 2 |
| 66261 | 150 | Ø 148 | Ø 320 | Ø 280 | 90 | 45 | 3 |
| 66262 | 160 | Ø 158 | Ø 320 | Ø 280 | 90 | 45 | 3 |
| 66263 | 200 | Ø 198 | Ø 426 | Ø 370 | 115 | 45 | 3 |
| 66264 | 250 | Ø 248 | Ø 530 | Ø 460 | 135 | 48 | 3 |
| 66265 | 300 | Ø 298 | Ø 644 | Ø 560 | 170 | 45 | 3 |
| 66266 | 315 | Ø 313 | Ø 644 | Ø 560 | 170 | 48 | 3 |
| 66267 | 350 | Ø 348 | Ø 744 | Ø 650 | 195 | 65 | 3 |
| 66268 | 400 | Ø 398 | Ø 776 | Ø 684 | 195 | 65 | 4 |
| MISURE PLENUM A/B | ||||
|---|---|---|---|---|
| SKU PLENUM | DN (mm) | AxB | Ø D (mm) | Ø E (mm) |
| 66280 / 66290 | 100 | 200 x 200 | Ø 96 | Ø 102 |
| 66281 / 66291 | 150 | 250 x 250 | Ø 146 | Ø 152 |
| 66282 / 66292 | 160 | 250 x 250 | Ø 156 | Ø 162 |
| 66283 / 66293 | 200 | 300 x 300 | Ø 196 | Ø 202 |
| 66284 / 66294 | 250 | 350 x 350 | Ø 196 | Ø 252 |
| 66285 / 66295 | 300 | 400 x 400 | Ø 246 | Ø 302 |
| 66286 / 66296 | 315 | 400 x 400 | Ø 246 | Ø 317 |
| 66287 / 66297 | 350 | 450 x 450 | Ø 311 | Ø 352 |
| 66288 / 66298 | 400 | 500 x 500 | Ø 311 | Ø 402 |
| DN (mm) | SKU DIFFUSORE | SKU SERRANDA | SKU PLENUM "A" | SKU PLENUM "B" |
|---|---|---|---|---|
| 100 | 66260 | 66270 | 66280 | 66290 |
| 150 | 66261 | 66271 | 66281 | 66291 |
| 160 | 66262 | 66272 | 66282 | 66292 |
| 200 | 66263 | 66273 | 66283 | 66293 |
| 250 | 66264 | 66274 | 66284 | 66294 |
| 300 | 66265 | 66275 | 66285 | 66295 |
| 315 | 66266 | 66276 | 66286 | 66296 |
| 350 | 66267 | 66277 | 66287 | 66297 |
| 400 | 66268 | 66278 | 66288 | 66298 |
