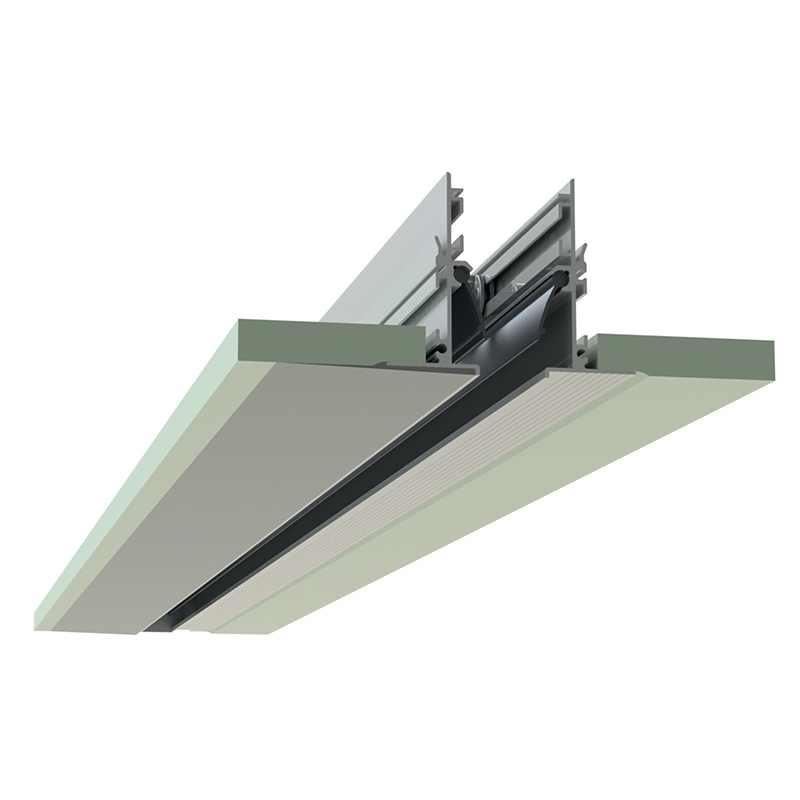

Difusor lineal
de ranuras ocultas
| SKU | modelo | precio | info | añadir al carrito | |
|---|---|---|---|---|---|
|
|
00000014752 |
|
on request |
Datos físicos UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Datos aduaneros Código aduanero |
Solicitud de información |
|
|
00000014753 |
|
on request |
Datos físicos UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Datos aduaneros Código aduanero |
Solicitud de información |
|
|
00000014754 |
|
on request |
Datos físicos UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Datos aduaneros Código aduanero |
Solicitud de información |
|
|
00000014755 |
|
on request |
Datos físicos UM Base: Dimension: Volume: Weight: Minimum Order Quantity: Datos aduaneros Código aduanero |
Solicitud de información |
Información del producto
Fabricado en aluminio extruido lacado en negro con deflector en color RAL 9005, o blanco RAL 9016.

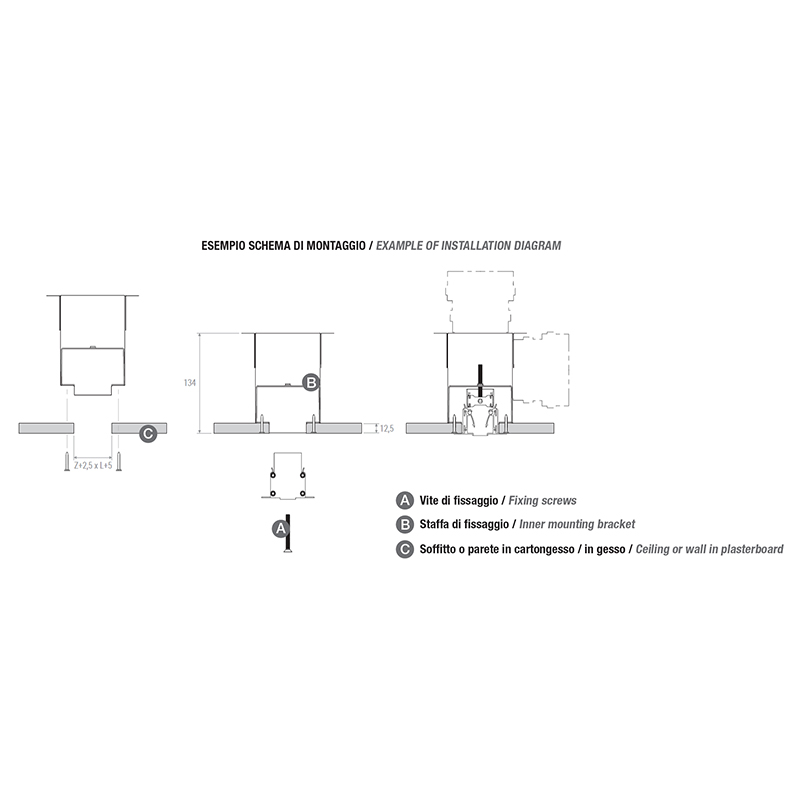

Puede aplicarse en pared o techo mediante un soporte interno móvil, tanto en impulsión como en retorno. La altura de instalación no debe superar los 2,5 y 3 m.
El difusor está equipado con lamas deflectoras y compuerta corredera.
El kit incluye:
- Deflectores
- Compuerta corredera
- Sistemas de fijación

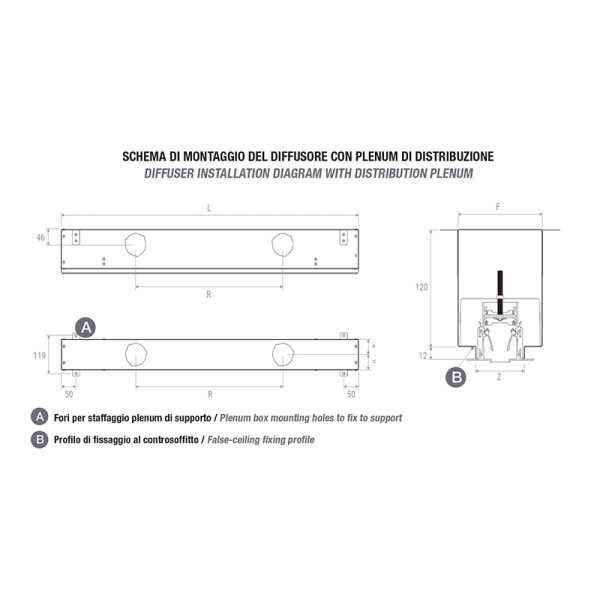

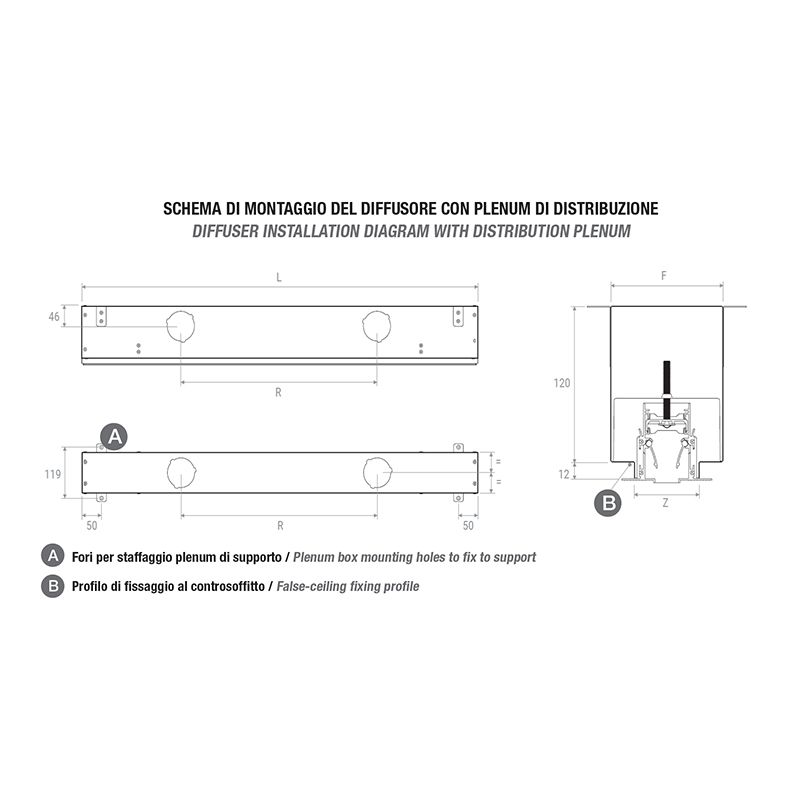

- Plénum de conexión en acero galvanizado sin aislamiento con conexión circular tipo PLUG-N
Características técnicas
| datos de rendimiento | DLS-500 | DLS-1000 |
|---|---|---|
| Área efectiva de paso de aire (Ak [m2]) | 0,00479 | 0,00959 |
| Caudal de aire (m3/h) | mín. 20 / máx. 50 | mín. 40 / máx. 100 |
| Nivel sonoro (Lwa (dB(A)) | mín. 27 / máx. 36 | mín. 27 / máx. 36 |

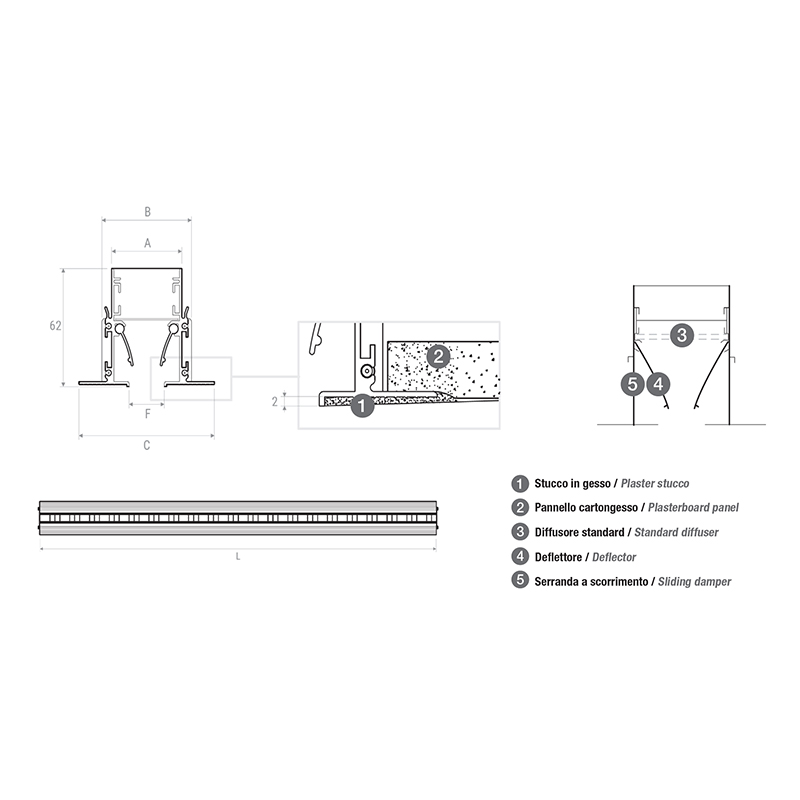

| DIMENSIONES | |||||
|---|---|---|---|---|---|
| A | B | C | F | L | Z |
| 40 mm | 51 mm | 77 mm | 20 mm |
500+10 mm 1000+10 mm |
54 mm |

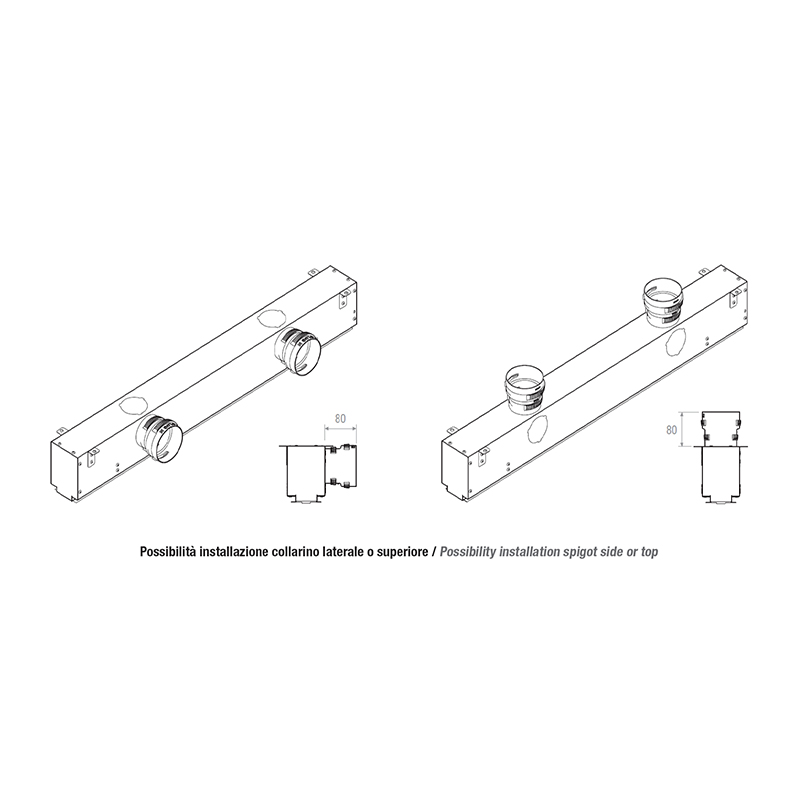

| SKU | L | Z/em> | CONEXIONES (PREDISPOSICIÓN) | R | CONEXIONES | SOPORTES | F |
|---|---|---|---|---|---|---|---|
| 14754 | 500+10 mm | 54 mm | 2+2 | 250 mm | VWC PLUG | 4 | 94 mm |
| 14755 | 1000+10 mm | 54 mm | 2+2 | 500 mm | VWC PLUG | 4 | 94 mm |
